3)  Analogový vstup

Čtení analogového vstupu je trochu složitější, než čtení logického stavu.
ATtiny13A obsahuje 10-bitový napěťový A/D převodník.
Referenční napětí je možné nastavit na vnitřní stabilizovaný zdroj 1,1V.
Druhou možností je nastavit referenci na stejnou hodnotu, jako je napájecí napětí.
Takže při napájení 5V dokáže měřit napětí 0 až 5V s rozlišením 5V/1024 (= asi 5mV na číslo).

Tam, kde není třeba takováto přesnost, je možné spodní 2 bity vynechat. Program se pak zjednoduší, měřená hodnota je stabilnější, měření je rychlejší, ale rozlišení klesne asi na 20mV na číslo.

O převod z analogové na digitální hodnotu se starají následující registry:

ADMUX

ADCSRA

ADCH

ADCL

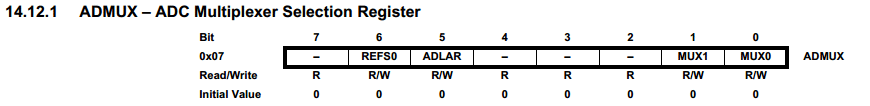

Jak je vidět na obrázku z katalogového listu, registr ADMUX slouží k výběru jednoho ze 4 analogových vstupů, výběru zdroje referenčního napětí a určuje způsob, jakým bude ukládán výsledek měření.

ADMUX  = 0b00100001;  // nastavení reference na hodnotu napajeciho napeti (REFS0='0')
                      // zarovnani mereni tak, ze 8 nejvyssich bitu ve vysledku je pohromade (ADLAR=1)
                      // nastaveni mereni ze vstupu PB2 (=ADC1) (MUX1='0' MUX0=1')

Při 8-bitovém měření je výhodnější nastavit ADLAR na '1'. V tom případě je pak 8 nejvyšších bitů naměřené hodnoty pohromadě.
Při 10-bitovém měření je zase trochu výhodnější dát ADLAR do '0'.
Pak je pohromadě 8 nejnižších bitů naměřené hodnoty, ke kterým stačí připočítat (256 * registr ADCH).

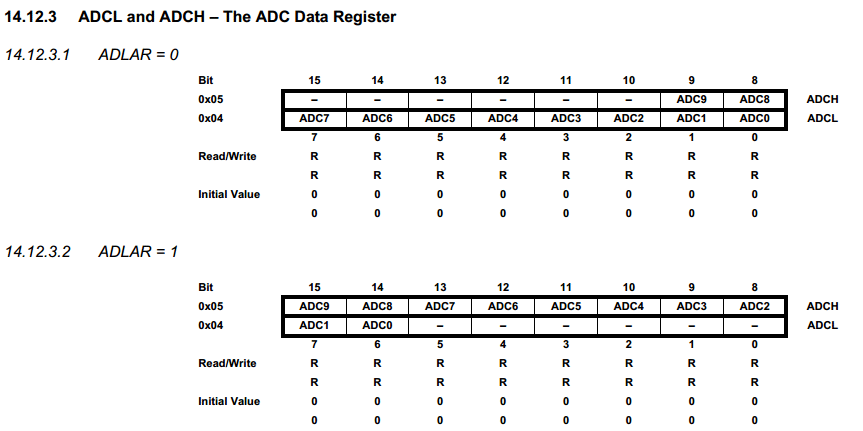

V katalogovém listu je názorný obrázek rozdílného ukládání výsledku při ADLAR='0' a  ADLAR='1':

Registr ADCSRA je trochu složitější, ale pro základní měření postačuje nastavit následující hodnoty:

ADEN ='1'                  //  zapnutí A/D převodníku
ADPS[2...0] = '111'   // dělič frekvence pro A/D převodník 1:128
Podle kat. listu má být výsledná frekvence pro A/D převodník mezi 50kHz až 200kHz.
Takže při základní frekvenci ATtiny13A, která je  9,6MHz a dělícím poměru 1:128 vyhází frekvence pro A/D převodník 75kHz.

Když jsou tyto hodnoty nastavené, tak se nastavením bitu ADSC do '1' spouští vlastní převod.
V okamžiku, kdy je převod ukončen, spadne tento bit zpátky do '0'.

To je signál k tomu, že je možné naměřenou hodnotu přečíst z registrů ADCH a ADCL.
Pokud není třeba 10-bitová hodnota a je nastaveno zarovnání ADLAR='1', stačí přečíst stav registru ADCH.
Pokud je nutné 10-bitové rozlišení, musí se nejdříve přečíst hodnota registru ADCL a až potom ADCH.

Takže jednoduchý podprogram pro měření napětí s 10-bitovým rozlišením na vstupu PB2 by mohl vypadat takto:

byte spodni;
byte horni;
int vysledek;

void setup()
  {
     DDRB  = 0b00000000;  // nastaveni smeru signalu na portu B (cely port na vstup)
     PORTB = 0b00000000;  // zadne Pull-upy

     ADMUX = 0b00000001;  // nastavení reference na hodnotu napajeciho napeti (REFS0='0')
                          // zarovnani mereni tak, ze 8 nejnizsich bitu ve vysledku je pohromade (ADLAR=0)
                          // nastaveni mereni ze vstupu PB2 (=ADC1) (MUX1='0' MUX0=1')

     ADCSRA = 0b10000111; // AD-enable = '1'
                          // ADPS = dělič frekvence 1:128
  }

void loop()
  {
    ADCSRA |= 0b01000000;             // Start prevodu
    while (ADCSRA & 0b01000000);      // Cekani na signal o ukonceni prevodu

    spodni = ADCL;                    // ADCL obsahuje 8 nejnizsich bitů z namerene hodnoty
    horni  = ADCH;                    // ADCH obsahuje 2 nejvyssi bity z namerene hodnoty
    vysledek = (horni<<8) + spodni;   // v promenne 'vysledek' je 10-bitova hodnota
  }

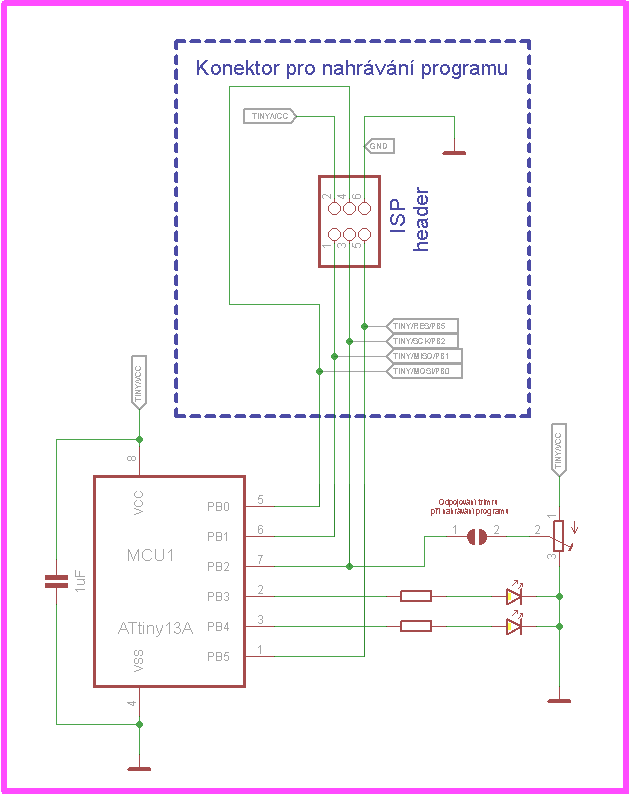

Pro ukázkový program použiji zapojení z předchozího příkladu, akorát místo tlačítka zapojím trimr, jako dělič napětí.
Aby nedocházelo k problémům při nahrávání programu, musí být střední vývod trimru před nahráním programu odpojitelný.

Požadovaná funkce bude následující:

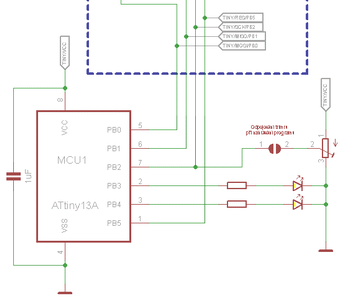

(celé schéma na kliknutí)

V tomto případě použiji jednodušší 8-bitový převod:

// program pro signalizaci velikosti napeti na vstupu PB2 pomoci 2 LED

byte napeti;              // promenna, ktera obsahuje 8-bitovou hodnotu namereneho napeti

void setup()
  {
     DDRB  = 0b00011000;  // nastaveni smeru signalu na portu B ("1" = vystup ; "0" = vstup)
     PORTB = 0b00000000;  // zadne Pull-upy a obe LEDky zhasnout

     ADMUX = 0b00100001;  // nastavení reference na hodnotu napajeciho napeti (REFS0='0')
                          // zarovnani vysledku mereni tak, ze 8 nejvyssich bitu ve je pohromade (ADLAR=1)
                          // nastaveni mereni ze vstupu PB2(=ADC1) (MUX1='0' MUX0=1')

     ADCSRA = 0b10000111; // AD-enable = '1'
                          // ADPS (dělic frekvence) 1:128

  }

void loop()
  {
    ADCSRA |= 0b01000000;             // Start prevodu nastavenim bitu ADSC na '1'
    while (ADCSRA & 0b01000000)       // Cekani na signal o ukonceni prevodu (ADSC se preklopi zpatky do '0')

    napeti  = ADCH;                   // ADCH obsahuje 8 nejvyssich bitu z namerene hodnoty

    if ( napeti < 51)                 // napeti je pod 1V   (1V * 256/5V = 51)
      {
        PORTB &= 0b11100111;          // prepnuti vystupu PB3 a PB4 do LOW
      }

    else if (napeti < 102)            // napeti je mezi 1V a 2V   (2V * 256/5V = 102)
      {
        PORTB &= 0b11101111;          // prepnuti vystupu PB4 do LOW
        PORTB |= 0b00001000;          // prepnuti vystupu PB3 do HIGH
      }

    else if (napeti < 153)            // napeti je mezi 2V a 3V   (3V * 256/5V = 153)
      {
        PORTB &= 0b11110111;          // prepnuti vystupu PB3 do LOW
        PORTB |= 0b00010000;          // prepnuti vystupu PB4 do HIGH
      }

    else                              // napeti je vyssi nez 3V
      {
        PORTB |= 0b00011000;          // prepnuti vystupu PB3 a PB4 do HIGH
      }

  }
