Rozšiřující deska pro Raspberry Pi

Návod

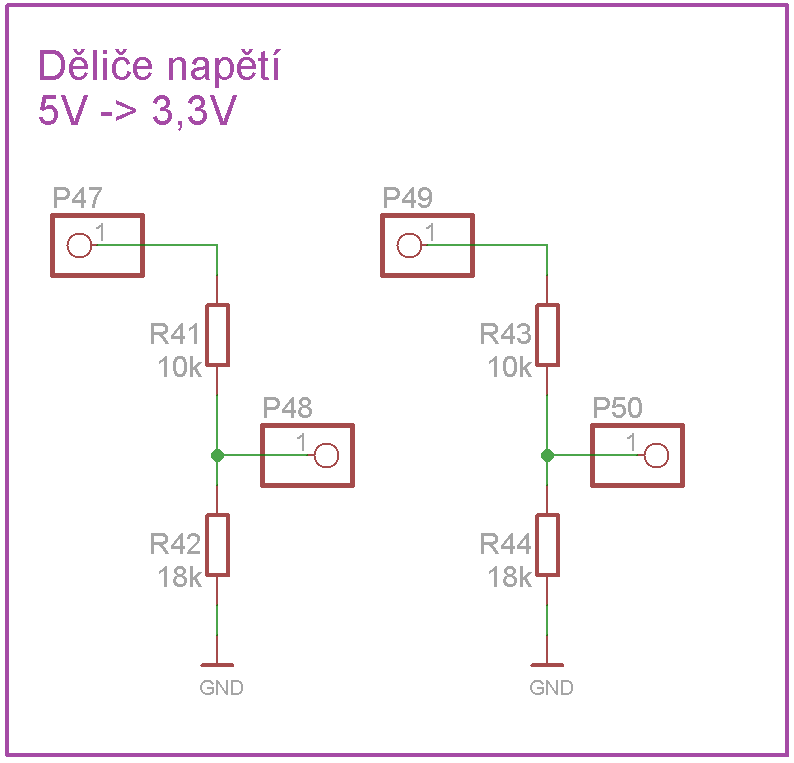

Dva odporové děliče napětí

Děliče jsou vhodné například pro snížení napěťové úrovně 5V, která je na výstupu hradel, expanderů, nebo čítače na úroveň 3,3V, kterou je možné přivést na GPIO konektor.

Každý dělič se skládá ze dvou odporů (10k a 18k).

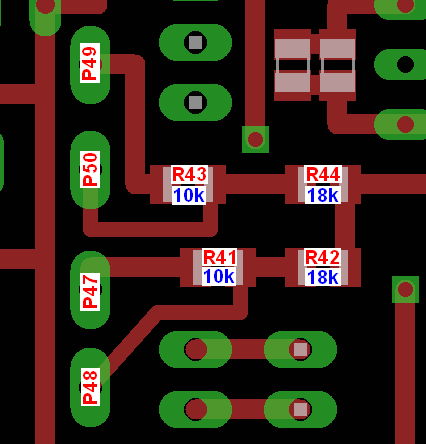

Osazovací schéma

Horní strana
