Rozšiřující deska pro Raspberry Pi
Návod

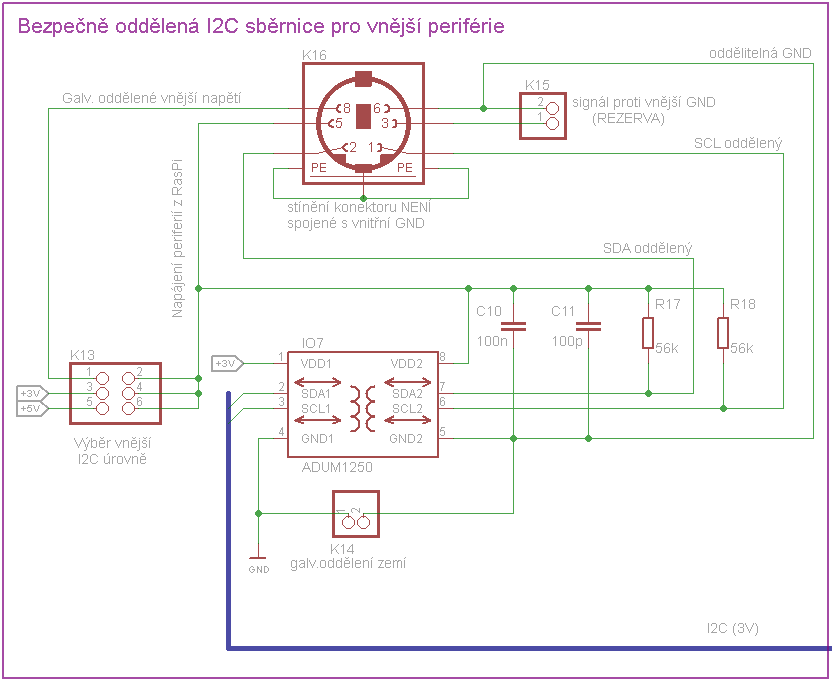

Bezpečně oddělená I2C sběrnice
pro vnější periférie
K expanzní desce je možné přes šestipinový konektor
miniDIN připojit další I2C zařízení.
Tento konektor je od RasPi bezpečně oddělen pomocí obvodu ADuM1250.
Pomocí propojek na propojovacím poli K13 lze nastavit napájecí
napětí připojeného I2C zařízení a úroveň komunikace na 3V nebo 5V.
Také je možné na konektor připojit galvanicky oddělený
vnější zdroj napětí (3 až 5,5V). Úroveň komunikace se tím nastaví na
hodnotu tohoto vnějšího napájení. Při požití galvanicky odděleného
vnějšího napájecího zdroje se musí zrušit propojka na K14. Tím se úplně oddělí periférie od
RasPi.
Na dvojkolík K15 je vyveden zbývající nevyužitý pin
z konektoru miniDIN - označený jako rezerva.
Je možné ho použít pro nějaký logický signál, který by bylo třeba
nějak dostat přes konektor miniDIN k vnějšímu zařízení.
Aby zůstal
zachován hlavní smysl této části expanzní desky (bezpečné oddělení vnějšího zařízení),
měl by se rezervní signál nějakým způsobem chránit (například
optočlenem, nebo připojením k některému expanderu). Rozhodně není
vhodné tento signál připojovat přímo na GPIO v RasPi.

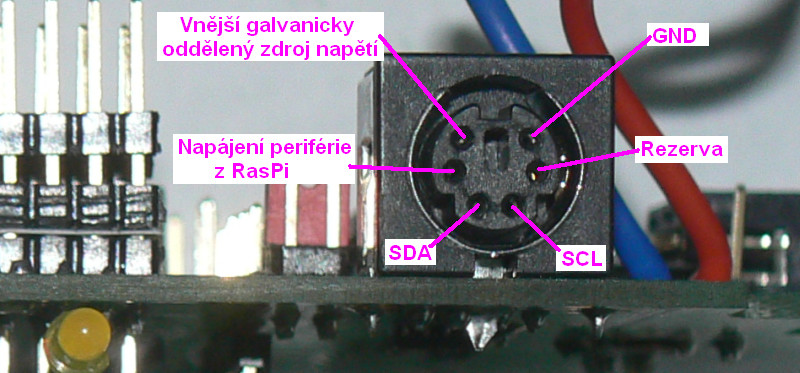

Rozložení signálů na konektoru miniDIN.

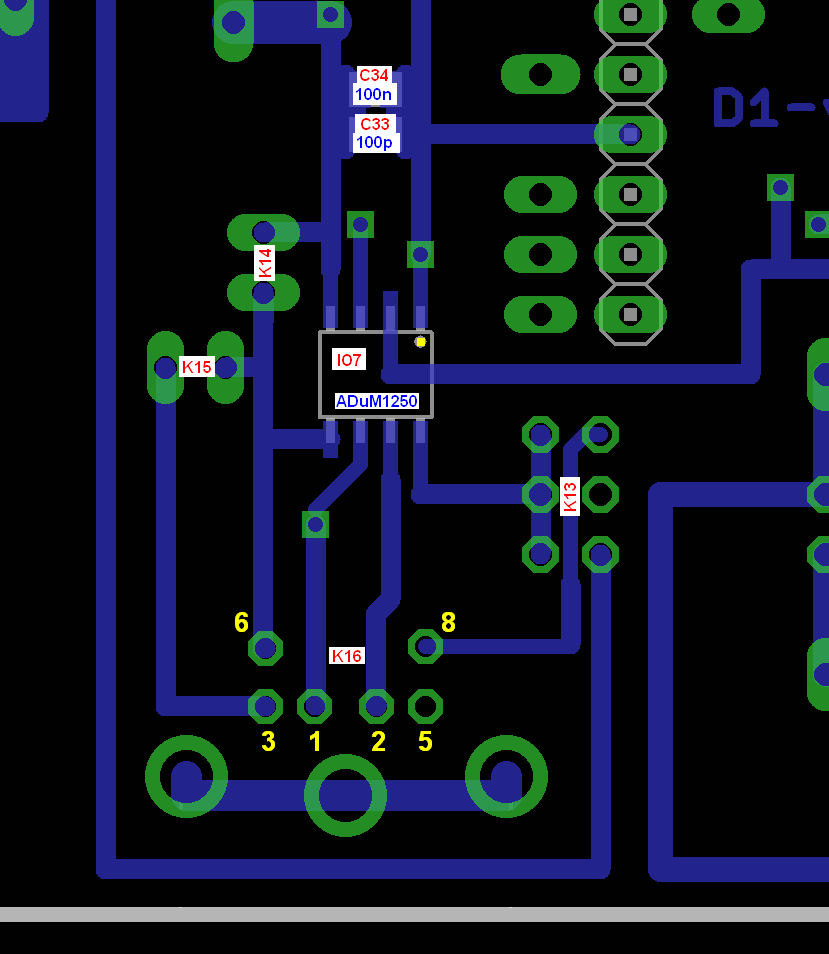

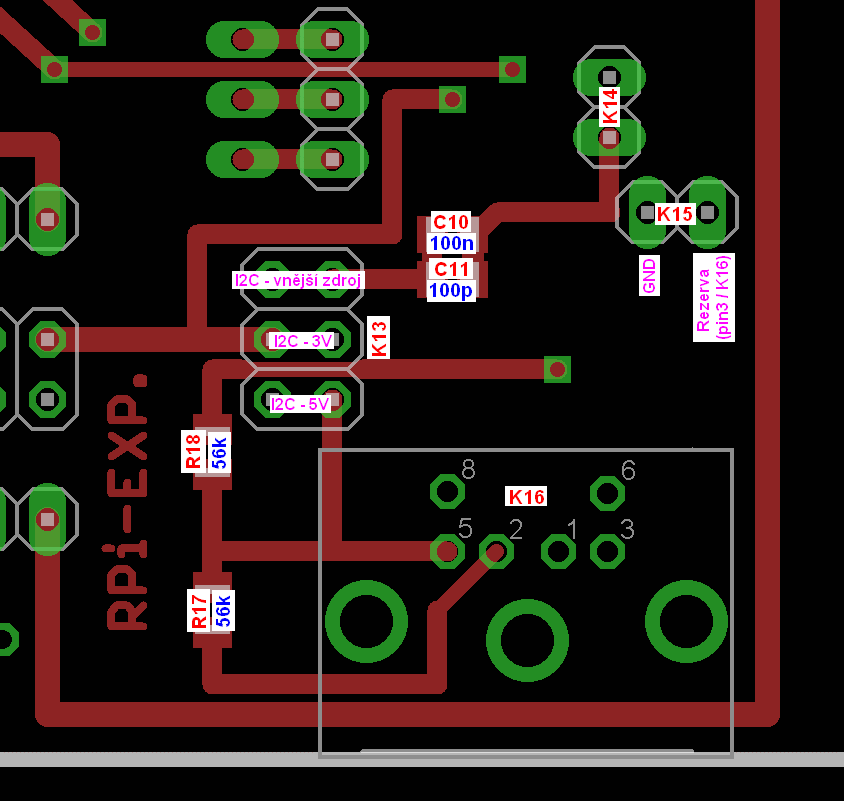

Osazovací schéma

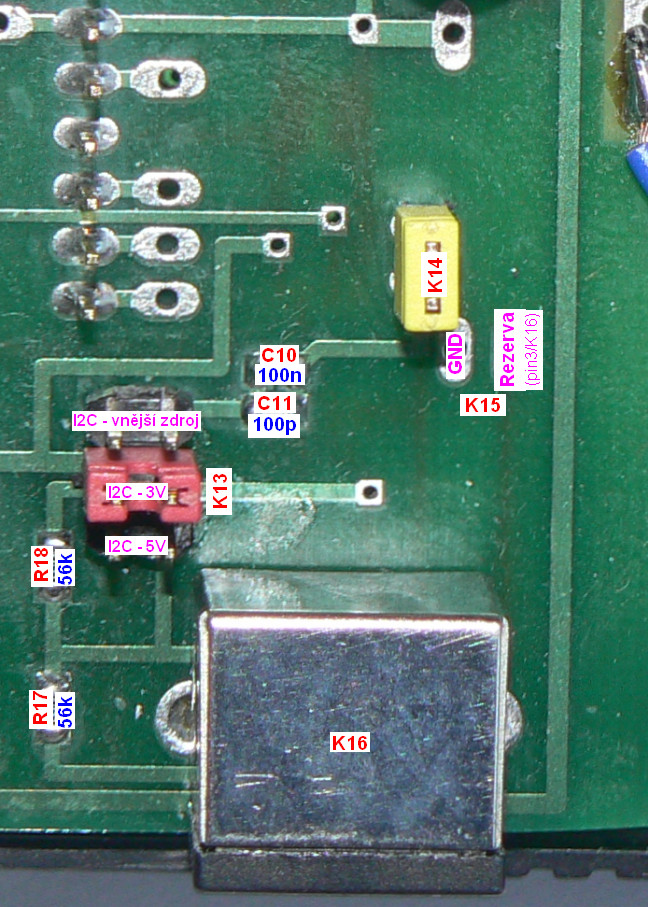

Horní strana
Na fotografii je přepínač vnější napěťové úrovně I2C
komunikace (červená propojka na K13) nastavený na 3V.

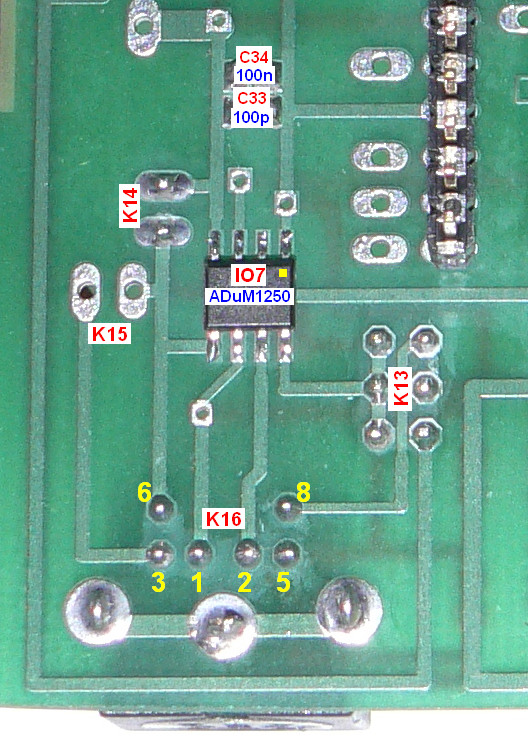

Spodní strana
|
