Rozšiřující deska pro Raspberry Pi

Návod

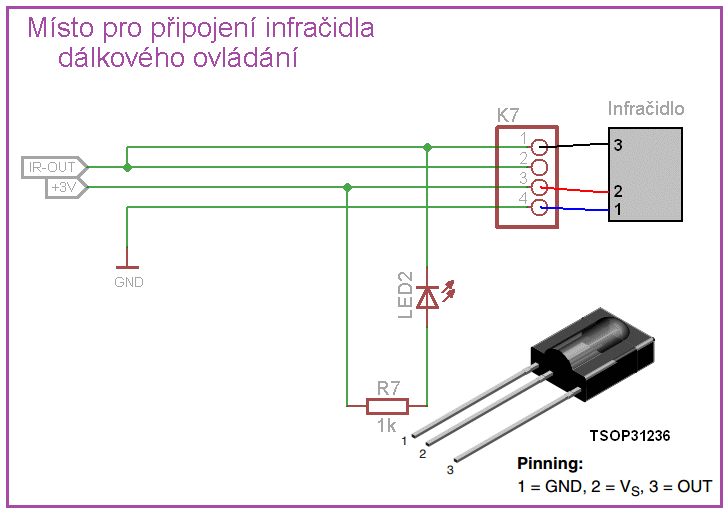

Infračidlo dálkového ovládání

Popis ovládání infračidla včetně softwaru jsem uváděl v článku: infračidlo.

LED2 je pověšena přímo na výstup čidla a  problikává podle příjmu signálu.
Je možné ji podle potřeby připájet z horní nebo spodní strany desky.

Samotné infračidlo je osazené zespoda.

Pin IR-OUT slouží k propojení na některý volný GPIO pin na RasPi.
Na tomto pinu pak bude RasPi skenovat a vyhodnocovat kód stisknutého tlačítka na ovladači.
Kvůli rychlosti příjmu se musí čidlo připojovat na některý z rychlých GPIO vstupů přímo na RasPi.
Protože čidlo pracuje s napájením 3,3V, je i výstupní signál třívoltový, takže je možné ho připojit na GPIO přímo.

Osazovací schéma

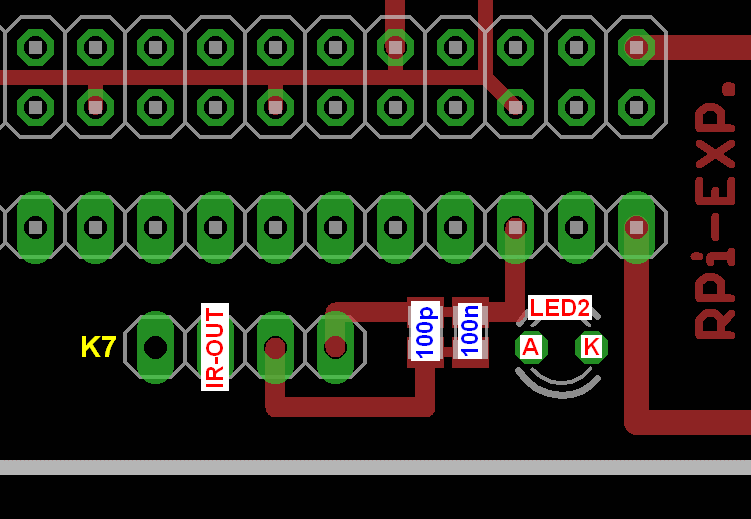

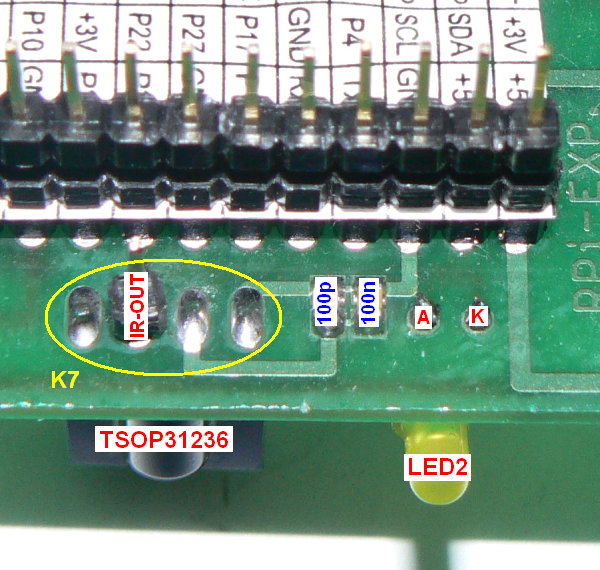

Horní strana

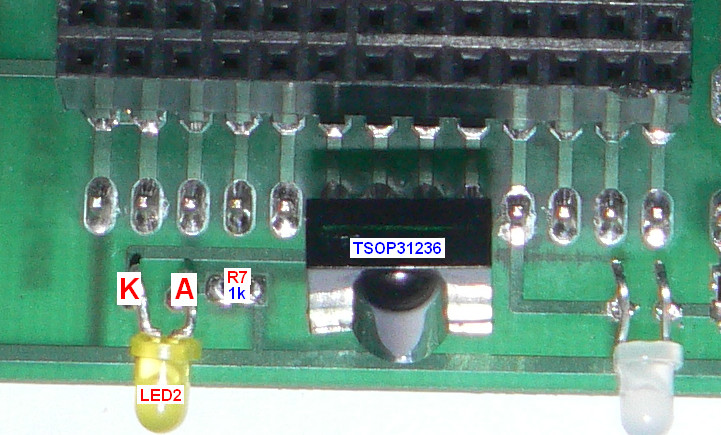

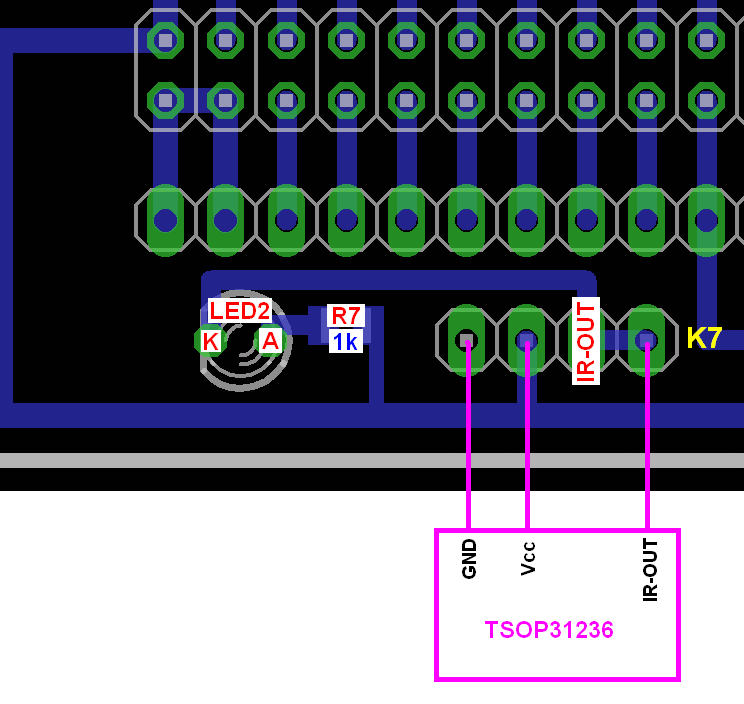

Spodní strana

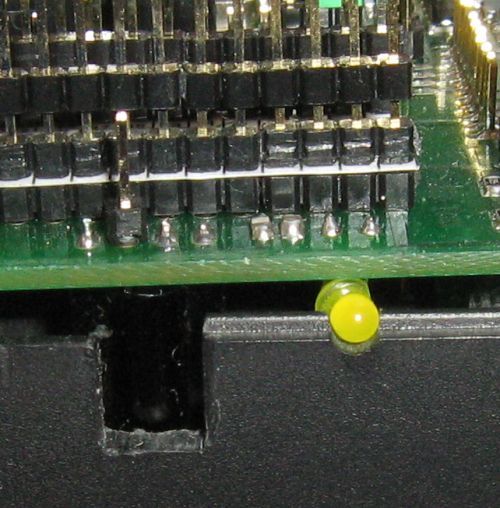

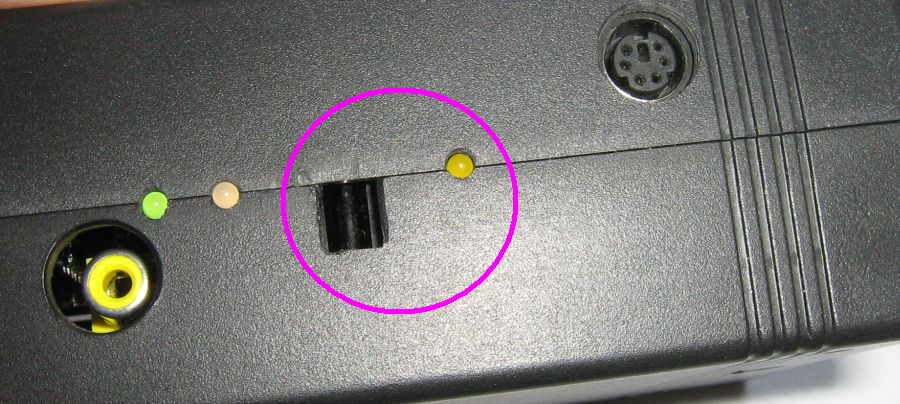

LEDku jsem na prototypu osadil zespoda, aby lépe pasovala do otvoru mezi dvěma částmi krabičky.
