Rozšiřující deska pro Raspberry Pi

Návod

5 vnitřních LED pro signalizaci logických stavů

Občas se hodí zobrazovat logický stav nějakých výstupů. Na desce je prostor buď pro 4 klasické 3mm LED, nebo se místo nich mohou použít SMD LED. Další LED je vyvedena na bok desky. Pokud je deska v krabičce, může tato LED sloužit k vnější signalizaci.

Na bok krabičky je vyvedena ještě jedna signalizační LED, která byla plánovaná pro informaci o startu operačního systému.
Její funkce je podrobně popsána v článku "startovací LED".
I tuto LED je možné řídit programově.

Předřadné odpory k LED diodám jsem volil 1k5, aby je bylo možné rozsvěcovat pomocí 3V nebo i 5V signálů.

Osazovací schéma

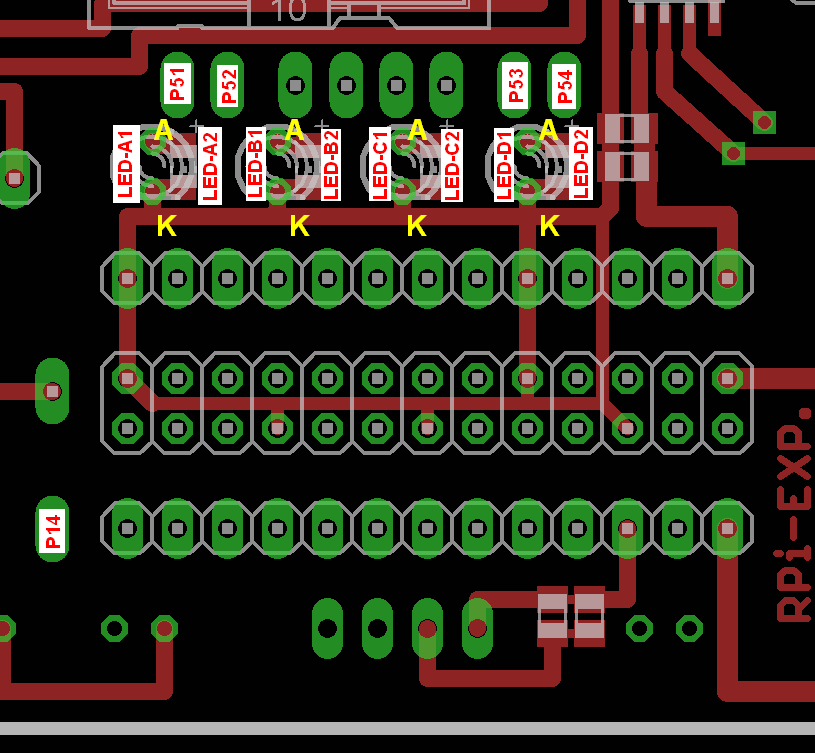

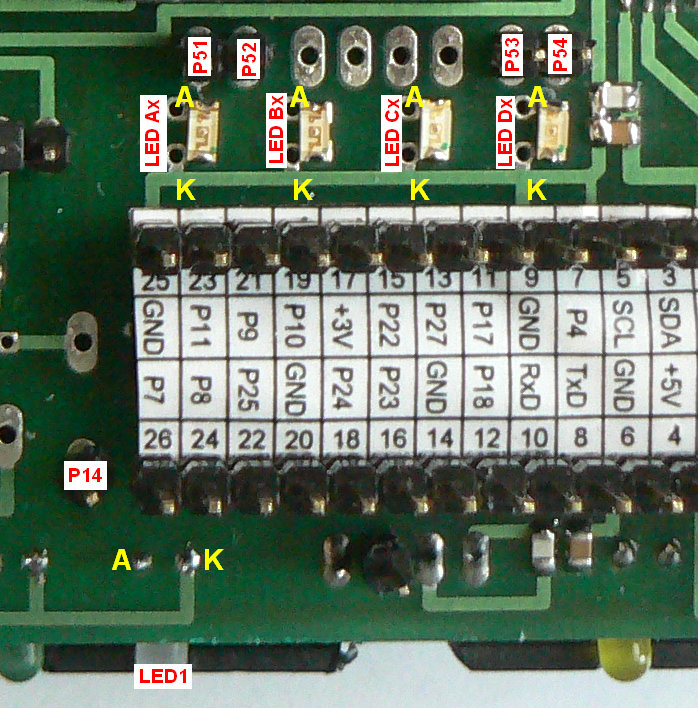

Horní strana

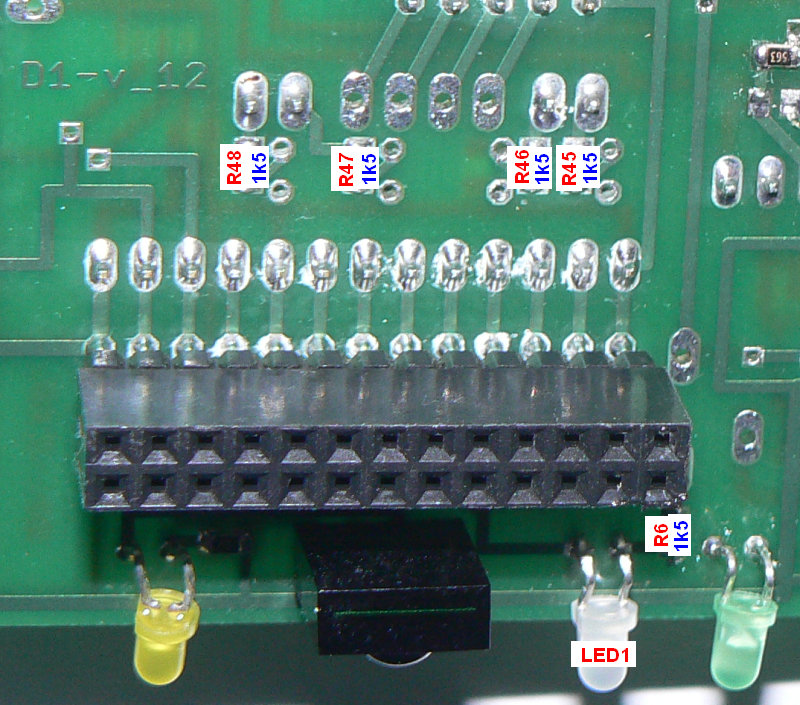

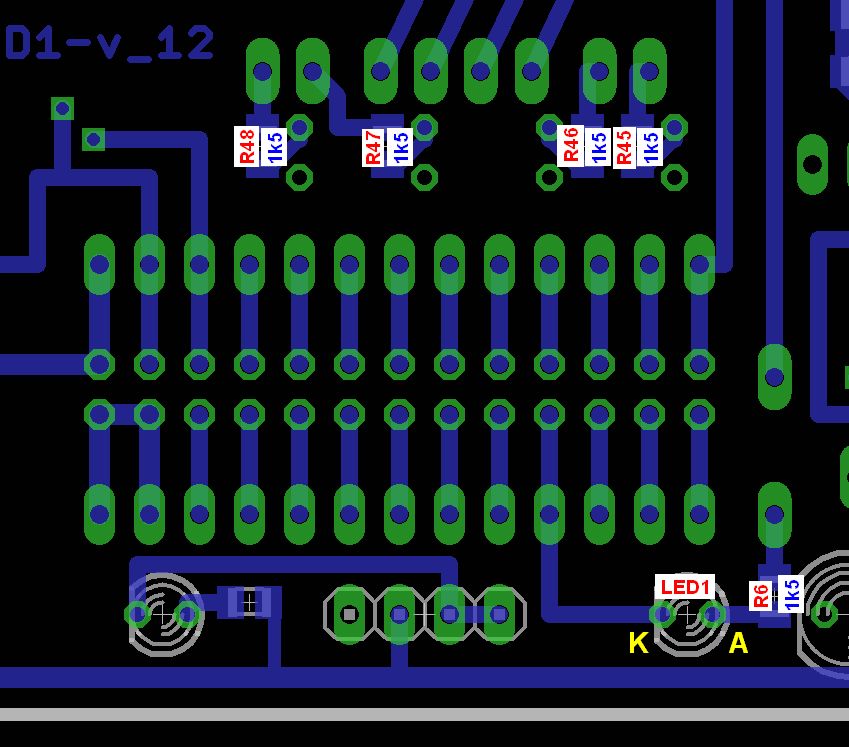

 Spodní strana

Příklad použití
