Rozšiřující deska pro Raspberry Pi

Návod

Napájení

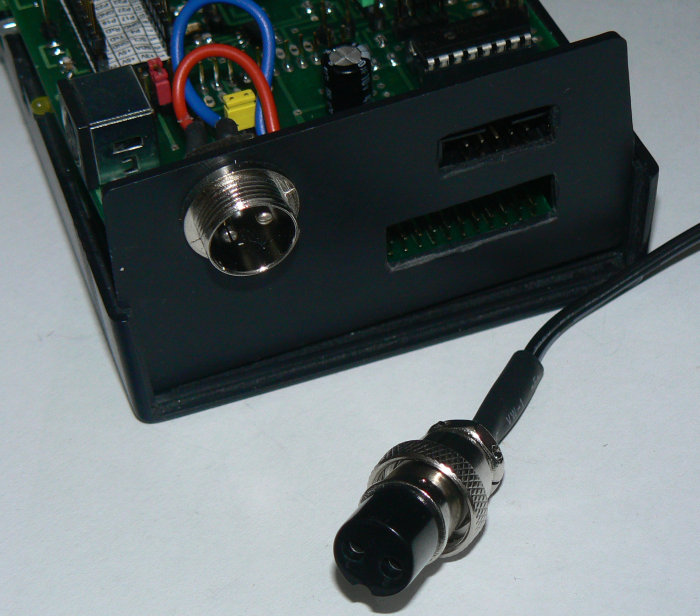

Napájení krabičky jsem řešil přes dvoupinový mikrofonní konektor MIC332

Tento konektor jsem zvolil z toho důvodu, že dokáže přenést větší proud než třeba USB a také je možné přívodní kabel zafixovat převlečnou maticí, takže nehrozí nechtěné odpojení napájení.

Poblíž každého obvodu jsou na napájení dva keramické kondenzátory. Někde to přímo vyžadoval katalogový list, někde jsem je zapojil jen pro jistotu.

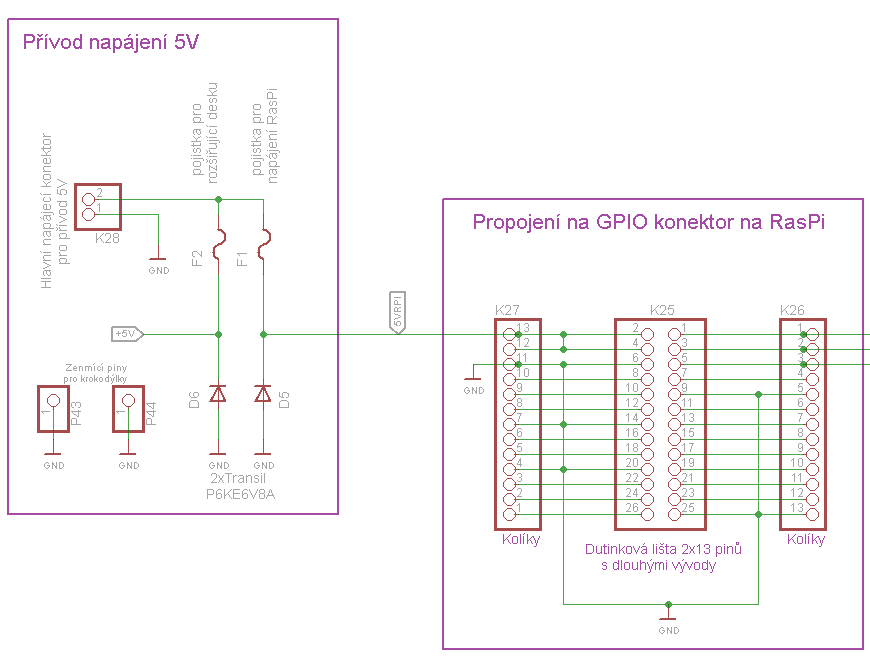

Transily D5 a D6 by měly sloužit společně s vratnými pojistkami k ochraně před přepólováním vstupního napětí.

V první variantě desky mi při různých testech dost scházely zemnící piny, ke kterým by bylo možné se chytnout krokodýlkem nebo háčkem (například osciloskopem). Proto jsem na dvou dobře přístupných místech tyto body doplnil (P43, P44).





Osazovací schéma

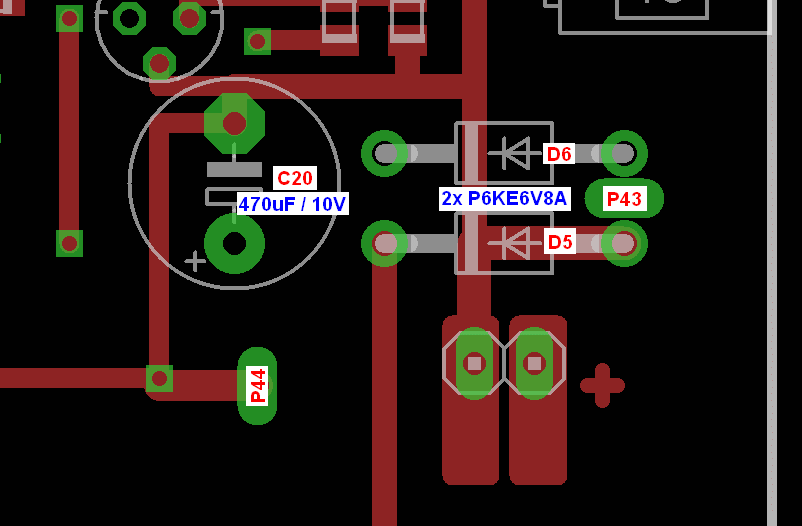

Horní strana

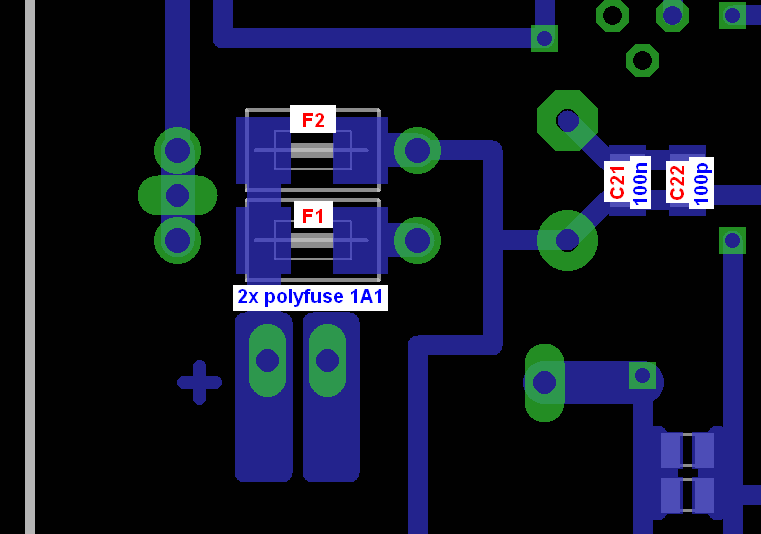

Spodní strana




Rozmístění blokovacích kondenzátorů

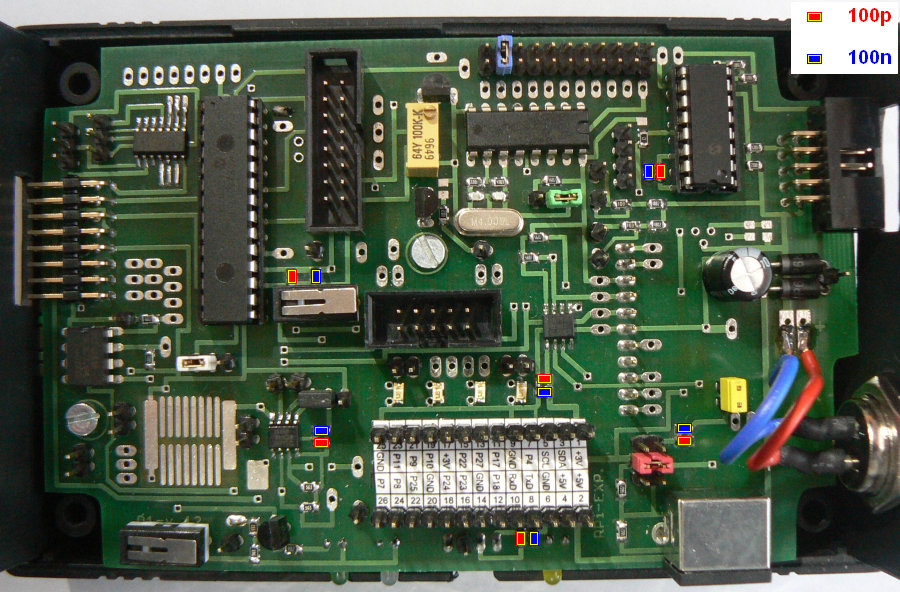

Rozmístění blokovacích kondenzátorů 100p a 100n na horní straně hlavní desky

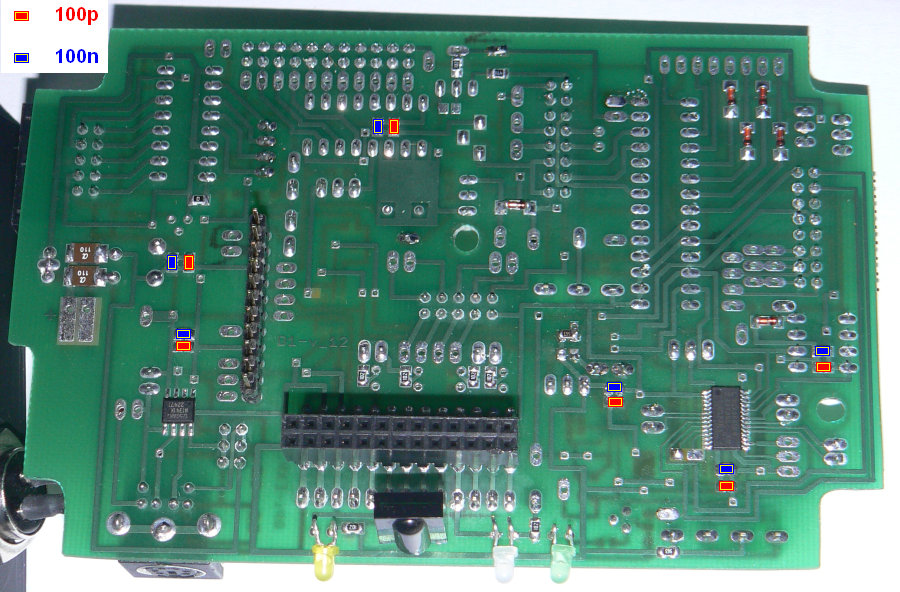

Rozmístění blokovacích kondenzátorů 100p a 100n na spodní straně hlavní desky.

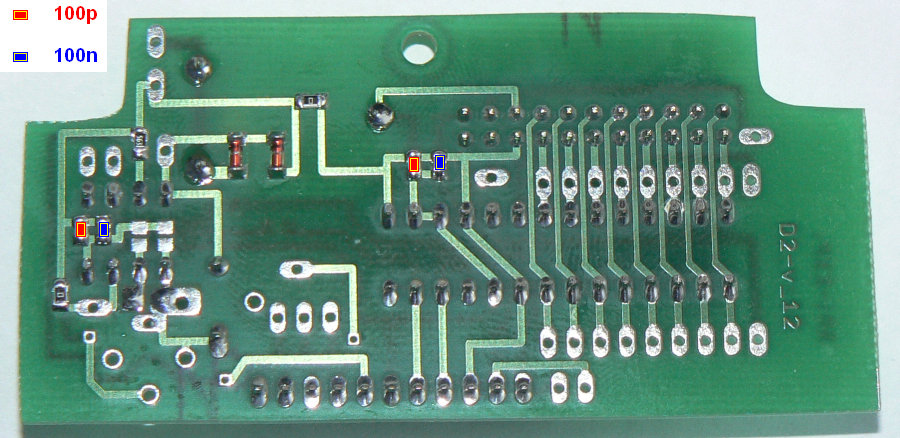

Rozmístění blokovacích kondenzátorů 100p a 100n na spodní straně malé desky

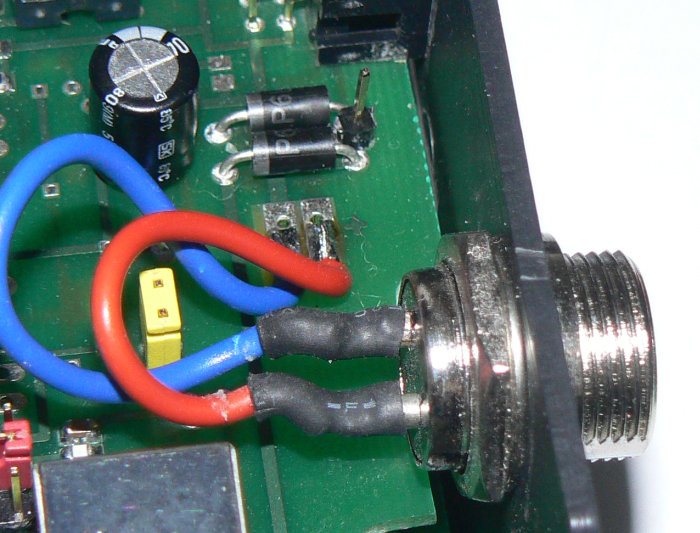

Napájecí konektor
