Rozšiřující deska pro Raspberry Pi
Návod
Propojovací konektor mezi hlavní deskou a
malou deskou s RTC a expanderem
Vzhledem k tomu, že se všechny plánované funkce nevešly
na jednu desku, bylo třeba zajistit vyvedení některých důležitých
signálů i na druhou desku.

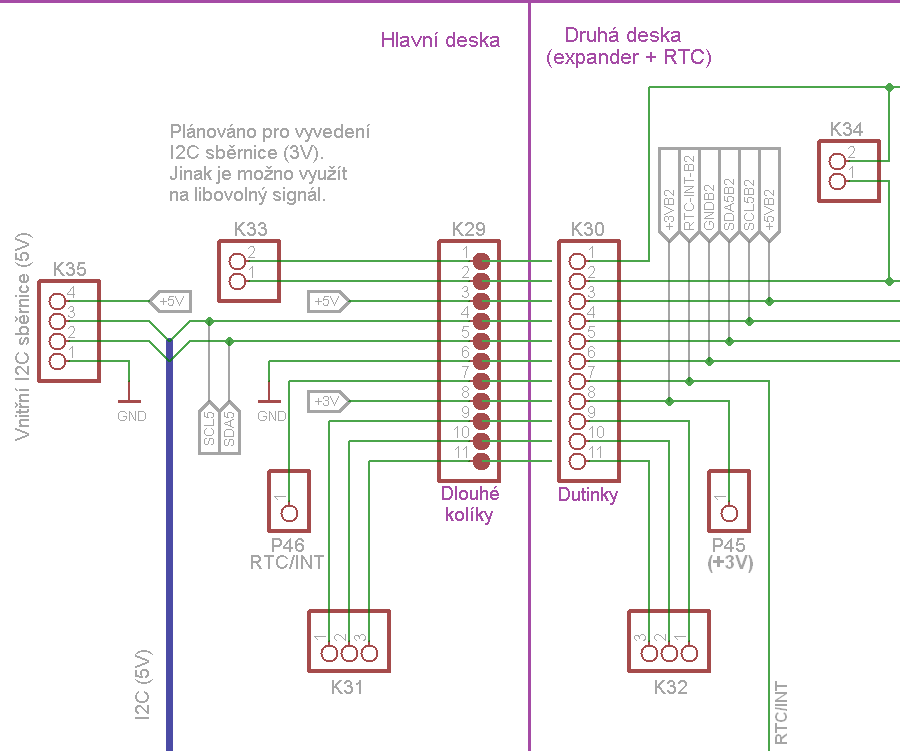

Provedl jsem to pomocí 11-pinové kolíkové a dutinkové lišty (tyto
propojovací konektory mají označení K29 a K30).

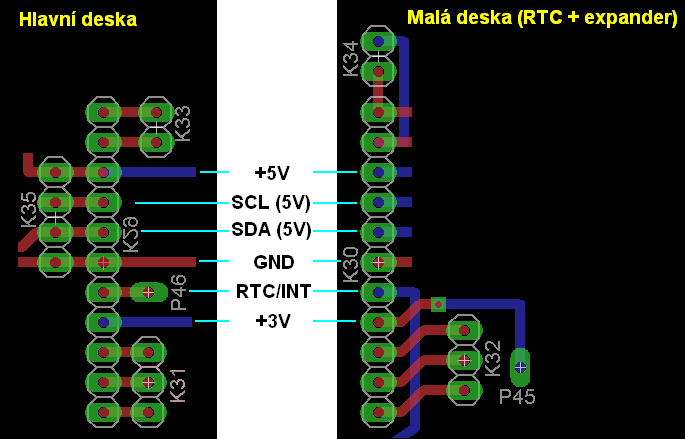

Čtyři hlavní signály slouží pro vnitřní pětivoltovou
I2C sběrnici (SCL5V, SDA5V, GND, +5V).
Tyto 4 signály jsou také dostupné na konektoru K35, který může sloužit
k připojení nějakých dalších vnitřních I2C obvodů.
Na konektor K29 je přímo vyvedeno ještě napájecí
napětí +3V a výstup INT z RTC obvodu.
Dále je možné na konektor připojit ještě 5 dalších
libovolných signálů:
- Konektory K31 a K32 slouží k jednoduchému propojení 3 signálů mezi
deskami.
- Konektory K33 a K34 jsou kromě jednoduchého propojení vyvedeny ještě
na vnější konektor K10. Původně byly
tyto dva konektory plánované pro přivedení třívoltové I2C
sběrnice na druhou desku, ale je možné tam připojit jakýkoliv signál.
Na hlavní desce je osazena patrová kolíková lišta s
dlouhými kolíky.
Spodní část této lišty slouží k zasunutí do dutinkové lišty na
malé desce. Horní část, která vyčnívá nad horní stranu hlavní
desky, je možné využít pro propojování pomocí propojovacích kablíků.

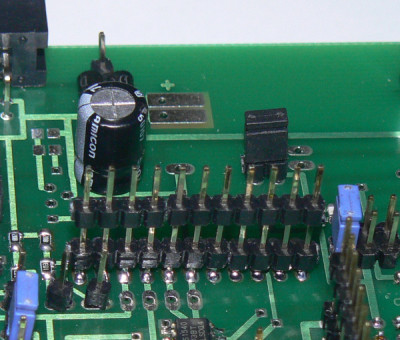

horní strana propojovacího konektoru |

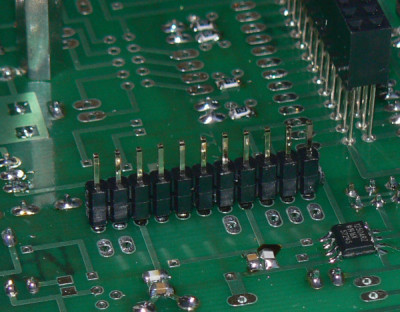

spodní strana propojovacího konektoru
|

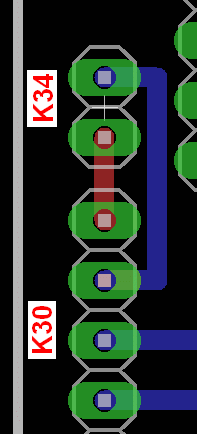

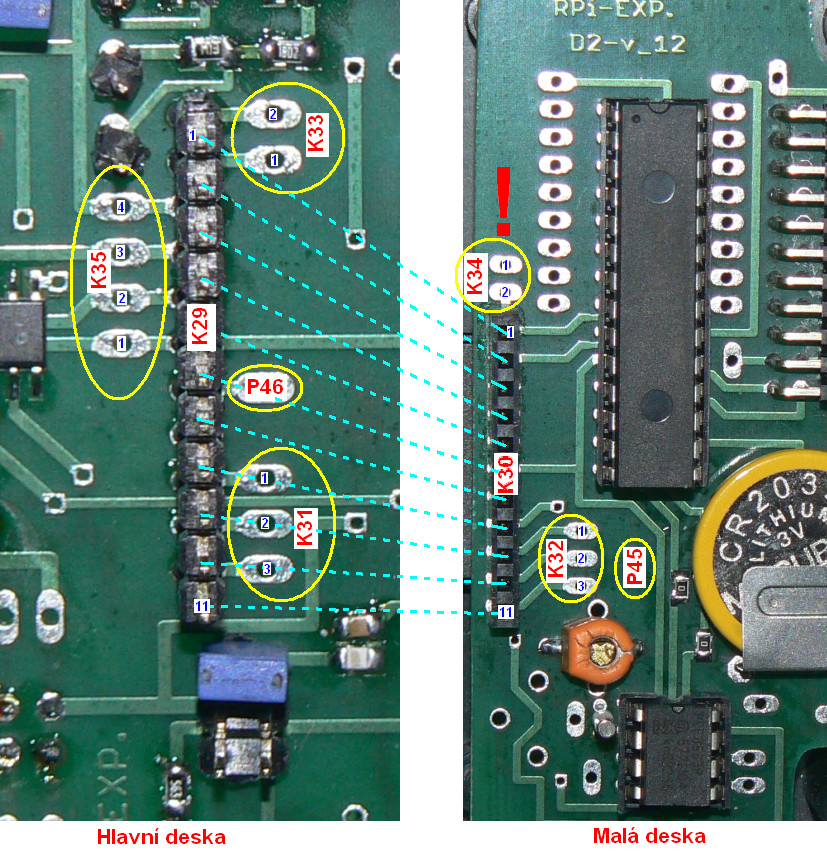

Pozor na vzájemnou orientaci K33 a K34.
K33 má piny shora označené 2 a 1 , naproti tomu K34 má ty piny shora
označené 1 a 2.
Vzhledem k tomu, že jsou elektricky propojené piny 1-1 a 2-2, dochází
k "mechanickému" křížení
signálů.
Jinými slovy: Na malé desce přivedu signál "X" na horní
pin konektoru K34 (označený jako 1), ale na hlavní desce bude
ten signál dostupný na spodním pinu konektoru K33 (také
označený jako 1).
|
