Rozšiřující deska pro Raspberry Pi

Návod

Prostor pro připojení libovolného SMD obvodu v pouzdře SOIC až do rozměru 2x8 vývodů

Expanzní deska umožňuje osazení dalšího libovolného SMD obvodu až do velikosti (SOIC16) a jeho připojení někam do systému.
Protože je ale druhá strana desky v těch místech již zaplněná, není možné použít pro připojení vývodů běžné dírky nebo kolíky.
Dráty se musí k tomuto obvodu připojovat připájením naplocho na cestičky.

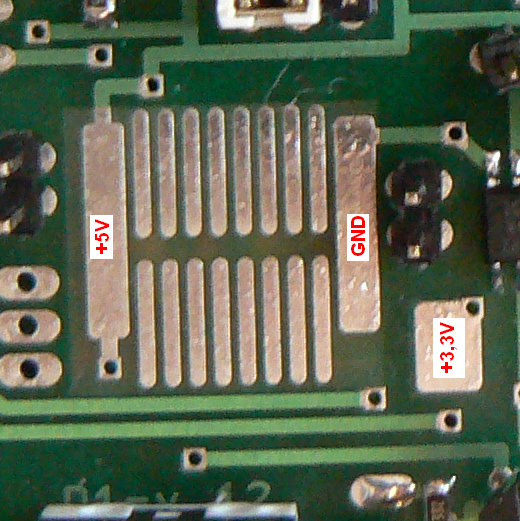

Poblíž místa pro osazení obvodu jsou k dispozici ještě napájecí plošky +5V, +3,3V a GND.

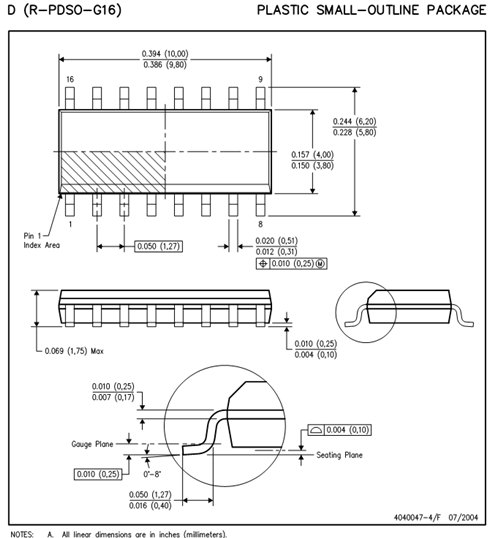

Katalogové rozměry pouzdra SOIC

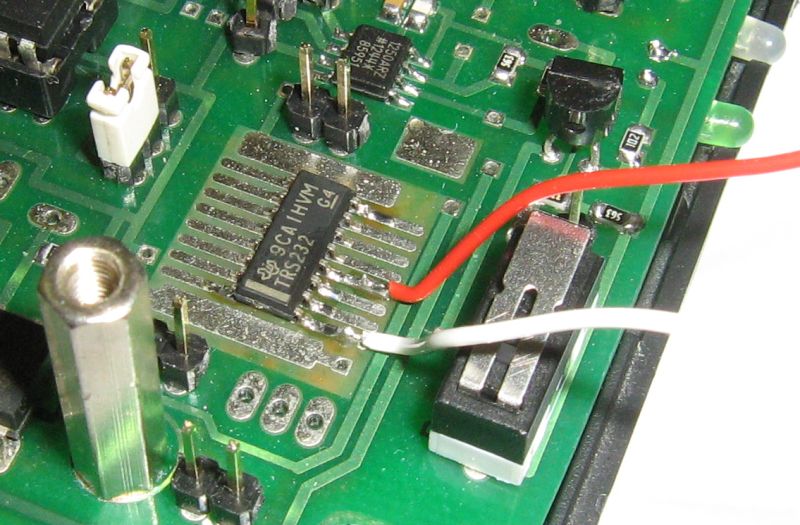

Příklad osazení obvodu v pouzdře SOIC 2x8 vývodů

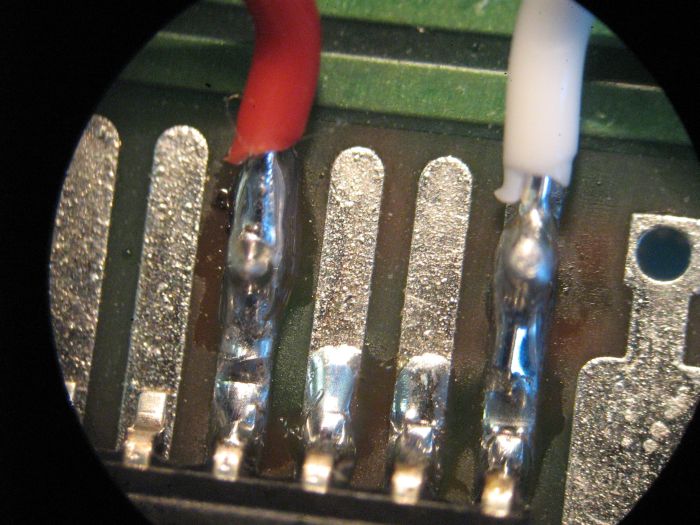

Detail připojení propojovacích vodičů k obvodu

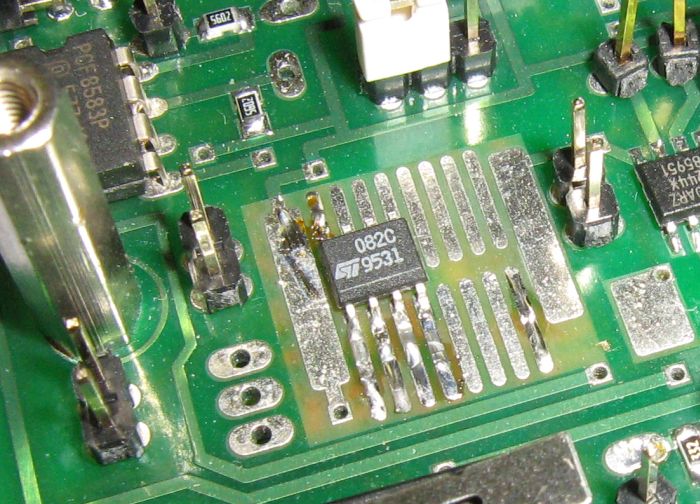

Příklad osazení obvodu v pouzdře SOIC 2x4 vývody
