Rozšiřující deska pro Raspberry Pi

Popis změn mezi verzemi expanzní desky 12 a 13

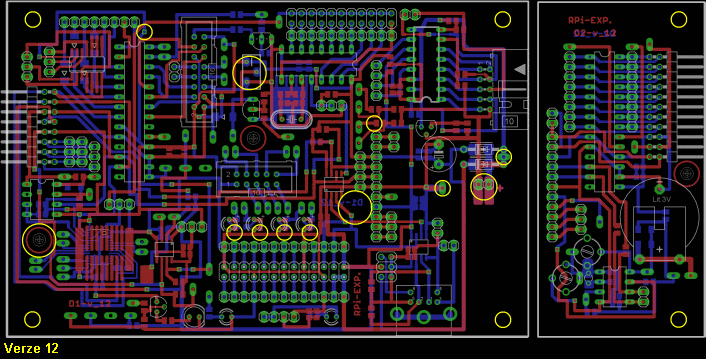

Animovaný GIF ukazující rozdíly mezi verzemi desek.

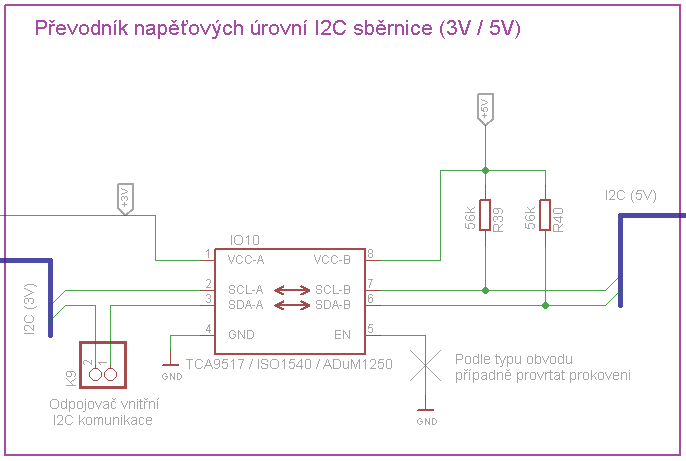

Odpojovač vnitřní I²C sběrnice

Mezi RasPi a vnitřní převodník napěťových úrovní byla doplněna propojka, pomocí které je možné jednoduchým způsobem odpojit datový vodič I²C komunikace.

To může být výhodné v případě, že je třeba k RasPi připojit nějaké další zařízení, které má stejnou I²C adresu, jako některý z vnitřních obvodů:

0x20 - expander pro klávesnici a displej
0x21 - další expander
0x40 - PWM obvod
0x50 - čítač
0x51 - RTC

Odpojením datového vodiče přestanou všechny tyto vnitřní obvody komunikovat a jejich adresy se uvolní.
Odpojení tohoto vodiče však nemá vliv na zařízení připojené do miniDIN konektoru K16.

Vývod č.3 obvodu IO10 by neměl zůstávat nezapojený. Proto je vhodné na něj přivést po odpojení od RasPi logickou "1" (+3V).

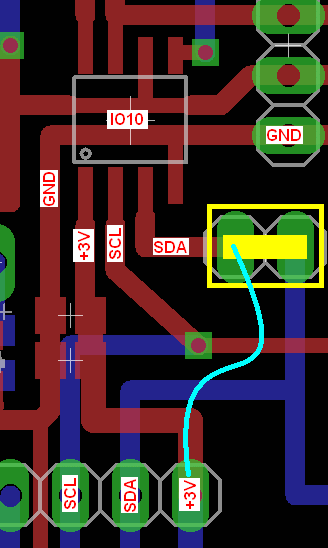

Světle modře je znázorněna propojka na +3V, která by se
měla provést po odpojení komunikace od RasPi.

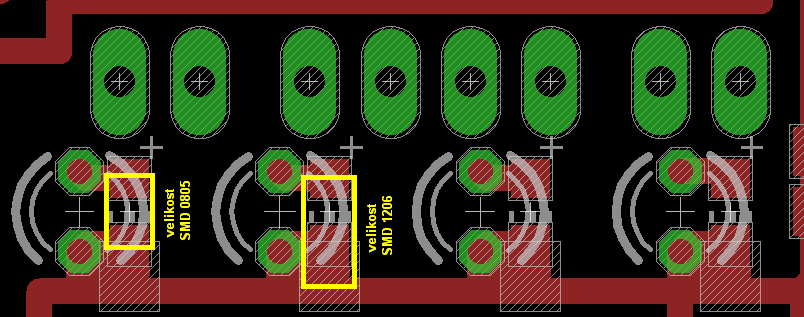

Zvětšení rozteče vývodů SMD LED

Na desku ve verzi 13 je možné připájet SMD LED  o velikosti 0805, nebo 1206.

Šrafovaně jsou označené nezamaskované plochy, na které je možné pájet.

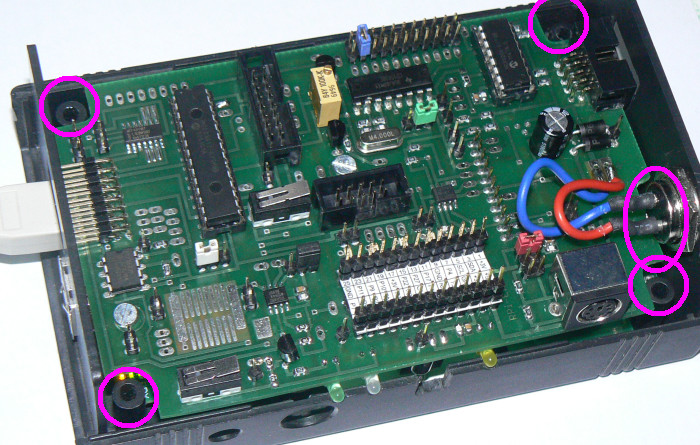

Montážní otvory v rozích desek

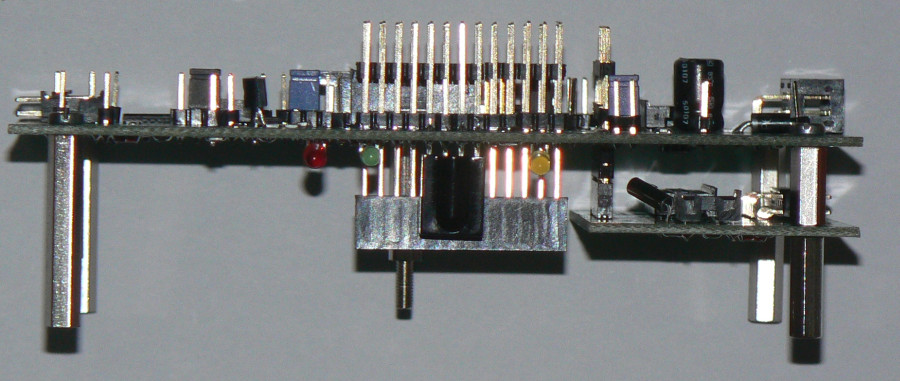

4 otvory v hlavní desce a 2 otvory v malé desce slouží pro distanční sloupky v případě použití expanzní desky bez krabičky.

Pokud bude sestava umístěna v krabičce U-KP43B, tyto rohy se odstříhávají.

Oprava umístění montážních otvorů mezi expanzní deskou a RasPi

Ve verzi expanzní desky č.12 bylo třeba ručně dopilovat montážní otvory, které slouží pro propojení expanzní desky a RasPi
pomocí distančních sloupků. Ve verzi 13 už by to mělo být opravené.

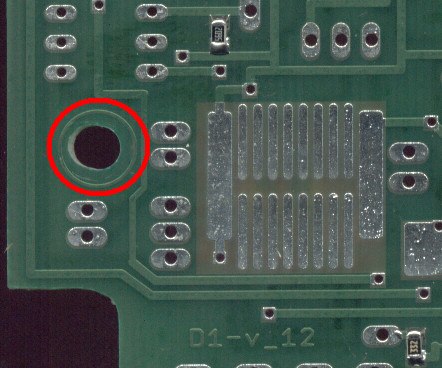

Verzi 12 bylo třeba propilovat.

Trimr pro nastavení kontrastu displeje

V nové verzi byly trochu zvětšeny díry pro trimr a zároveň byl doplněn ještě jeden otvor aby bylo možné použít trimry, které mají vývody v řadě.

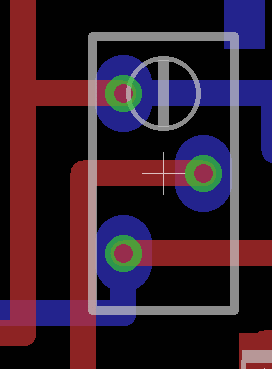

verze 12

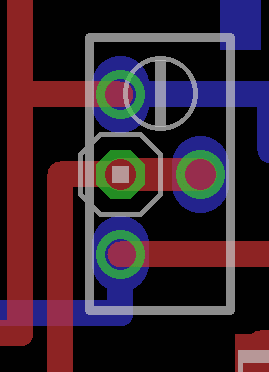

verze 13

Zrušení zbytečného prokovení

Toto prokovení bylo úplně zbytečné - pravděpodobně se jednalo o nějaký pozůstatek z prvních verzí expanzních desek.
Ve verzi 13 bylo toto prokovení úplně odstraněno.

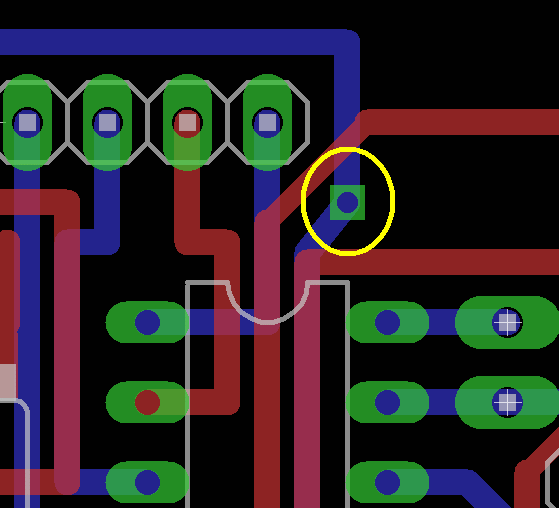

Zbytečný pokov ve verzi 12

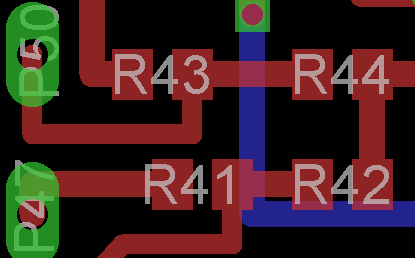

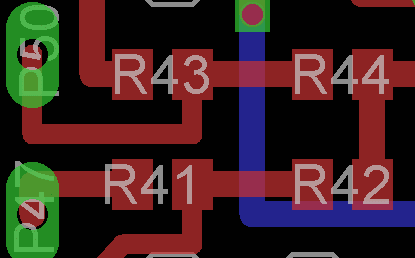

Zarovnání odporů v děliči napětí

Jedná se pouze o estetickou změnu v uspořádání 4 odporů v děličích napětí.

verze 12

verze 13

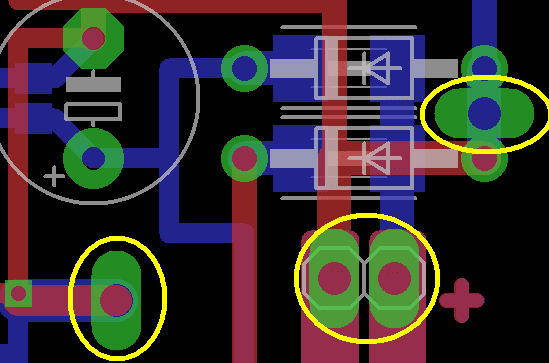

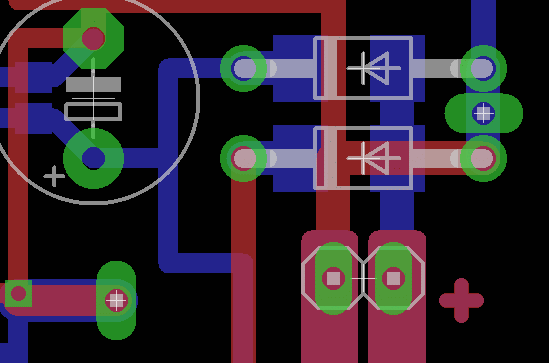

Zvětšení otvorů pro zemnící body a pro přívod napájení

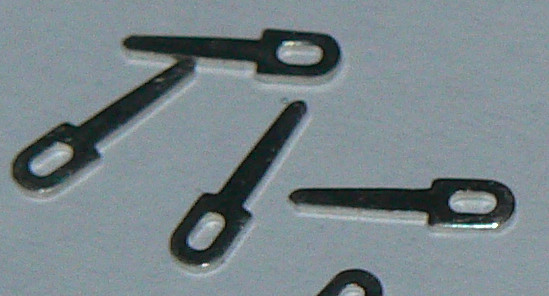

Do pozic zemnících bodů je možné v nové verzi osadit i takovéto kontaktní body:

Přívod napájecího napětí 5V je možné provést silnějšími vodiči.

verze 12

verze 13
