A/D převodník MCP3208 (druhá varianta) - NEVYZKOUŠENO

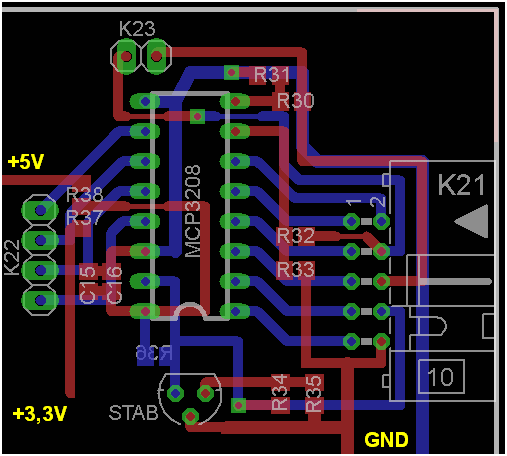

Trochu vylepšená verze A/D převodníku.

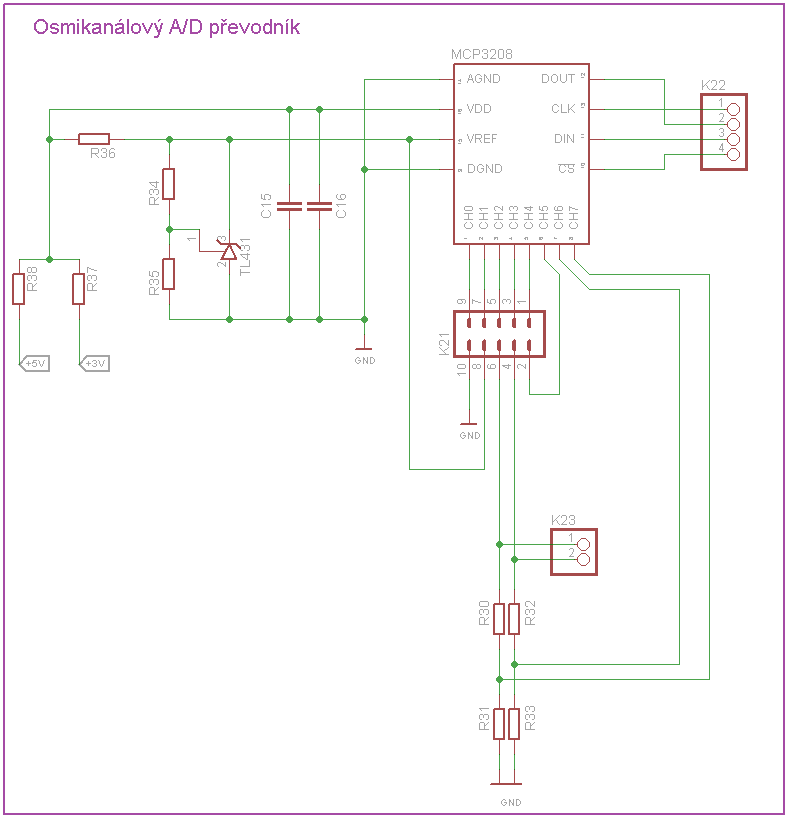

Změny proti původní variantě:

1) Řídící signály jsou vyvedeny na propojovací kolíky (K22), takže je možné je propojit na jakékoliv GPIO piny na RasPi.

2) Na kanálech CH6 a CH7 jsou děliče napětí, které umožňují měřit napětí vyšší, než je Uref

3) Vstupy kanálů CH6 a CH7 jsou vyvedeny i na kolíky uvnitř krabičky, takže je možné měřit i nějaká vnitřní napětí.

4) Zapojení stabilizátoru TL431 je upraveno tak, aby referenční napětí bylo v případě potřeby nastavitelné pomocí odporů R34 a R35.

5) Pomocí R37 a R38 je možné zvolit napájecí napětí převodníku:

Když se do pozice R37 osadí zkratovací propojka (odpor 0R), je převodník napájen 3,3V. V tom případě se NESMÍ osadit odpor R38. Při napájení 3,3V je možné připojit řídící signály přímo na GPIO v RasPi.

Pokud by bylo třeba napájet převodník napětím 5V, osadí se zkratovací propojka do pozice R38. V tom případě se NESMÍ osadit odpor R37 a řídící signály musí být připojeny přes expander.

Nikdy se nesmí osadit propojky R37 a R38 zároveň.
Mělo by to za následek zničení RasPi.
