Rozšiřující deska pro Raspberry Pi

Návod

Blok logických hradel -  (např. obvod HEF4011)

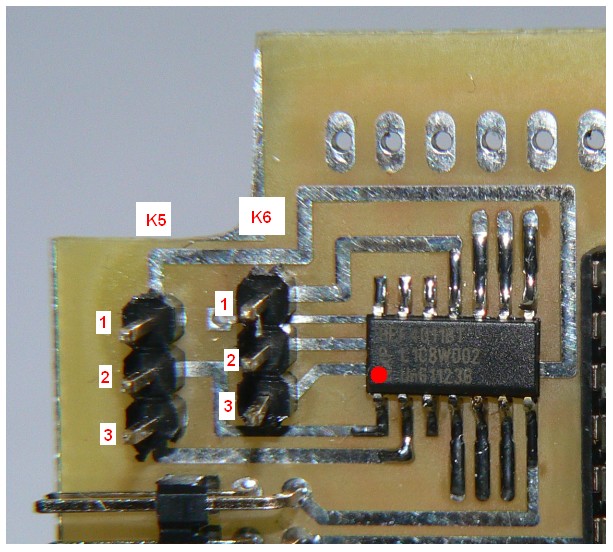

Tuto část expanzní desky je možné osadit podle potřeby běžnými typy logických hradel, které mají napájení na vývodech 7 a 14.

6 nohou je vyvedených na konektory K5 a K6. Zbylých 6 nohou má trochu větší pájecí plošky, takže je možné v případě potřeby k nim připájet drátky.

Hradla jsem využíval například v článku o přesné časomíře, nebo při ovládání ultrazvukového dálkoměru.

Obvod je napájen 5V, takže i na jeho výstupech je při logické "1" napětí 5V. Na to je třeba dávat pozor. Tyto výstupy není možné připojit přímo na GPIO v RasPi. Jejich stav je možné číst pomocí některého z expanderů, nebo je možné ten výstup připojit na vstup čítače, který je také pracuje s 5V logickými úrovněmi.
