Rozšiřující deska pro Raspberry Pi

Návod

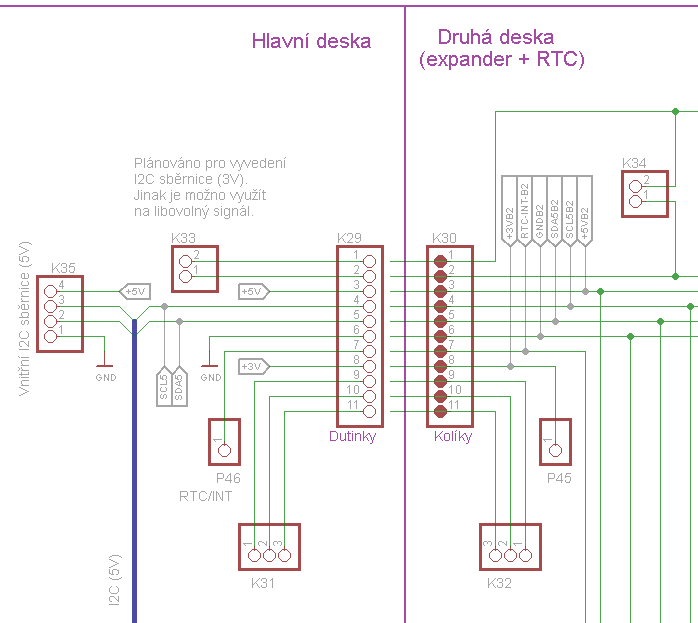

Propojovací konektor mezi hlavní deskou a deskou s RTC a expanderem

Vzhledem k tomu, že se všechny plánované funkce nevešly na jednu desku, bylo třeba zajistit vyvedení některých důležitých signálů i na druhou desku.

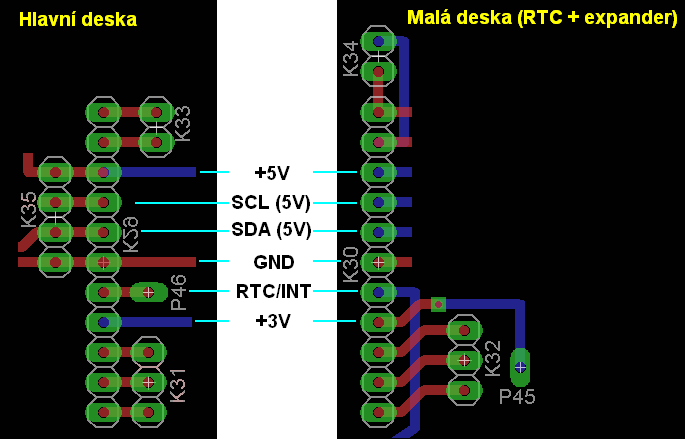

Provedl jsem to pomocí 11-pinové kolíkové a dutinkové lišty (tyto propojovací konektory mají označení K29 a K30).

Čtyři hlavní signály slouží pro vnitřní pětivoltovou I²C sběrnici (SCL5V, SDA5V, GND, +5V).
Tyto 4 signály jsou také dostupné na konektoru K35, který může sloužit k připojení nějakých dalších vnitřních I²C obvodů.

Na konektor K29 je přímo vyvedeno ještě napájecí napětí +3V a výstup INT z RTC obvodu.

Dále je možné na konektor připojit ještě 5 dalších libovolných signálů:
- Konektory K31 a K32 slouží k jednoduchému propojení 3 signálů mezi deskami.
- Konektory K33 a K34 jsou kromě jednoduchého propojení vyvedeny ještě na vnější konektor K10. Původně byly tyto dva konektory plánované pro vyvedení třívoltové I²C sběrnice, ale na nové expanzní desce je tam možné připojit cokoliv.
