Rozšiřující deska pro Raspberry Pi

Návod

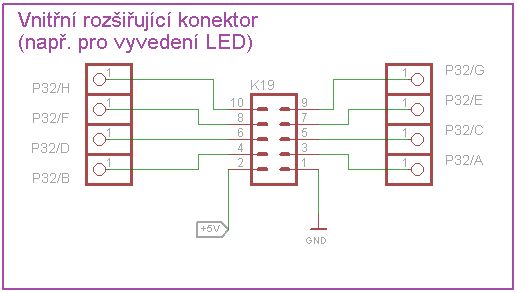

Vnitřní konektor pro vyvedení signálů (například LED na panel)

Tohle je jen obyčejný desetipinový konektor, který jsem plánoval použít pro připojení LED, které by byly umístěny někde ve víku krabičky.

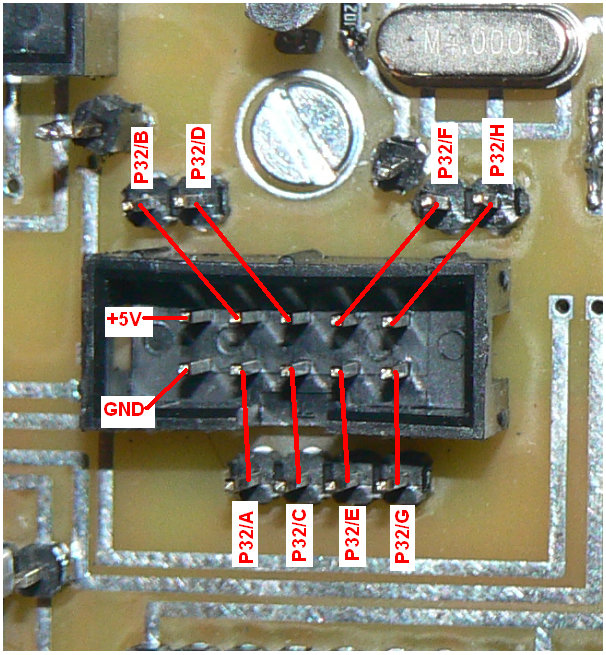

Z konektoru je vyvedeno napájecí  napětí (GND a +5V) a dalších 8 kolíků, na které je možné pomocí propojek přivést libovolné signály z GPIO konektoru na RasPi, z expanderu MCP23017, nebo z PWM obvodu PCA9685.

Také je možné tam vyvést komunikaci, nebo výstupy z bloku logických hradel - fantazii se meze nekladou.

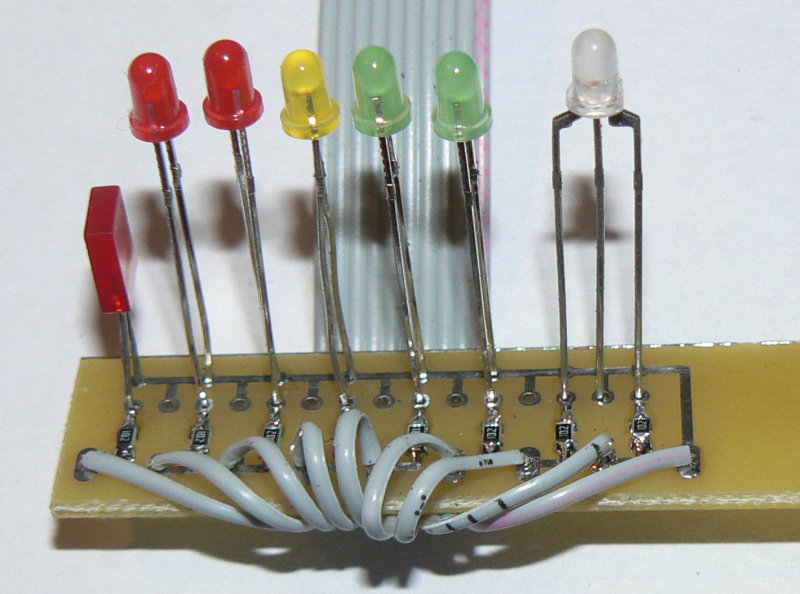

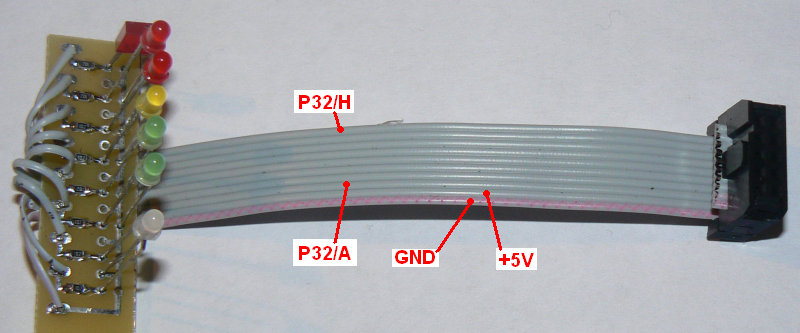

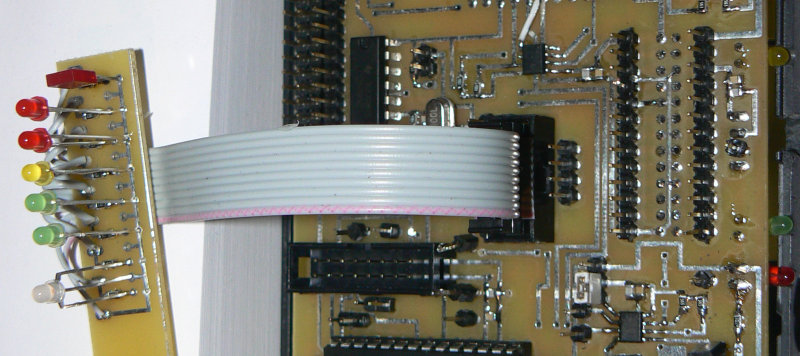

Pro řadu LED jsem si vytvořil jednoduchý plošňáček, který je možné plochým kablíkem připojit do toho vnitřního rozšiřujícího konektoru.

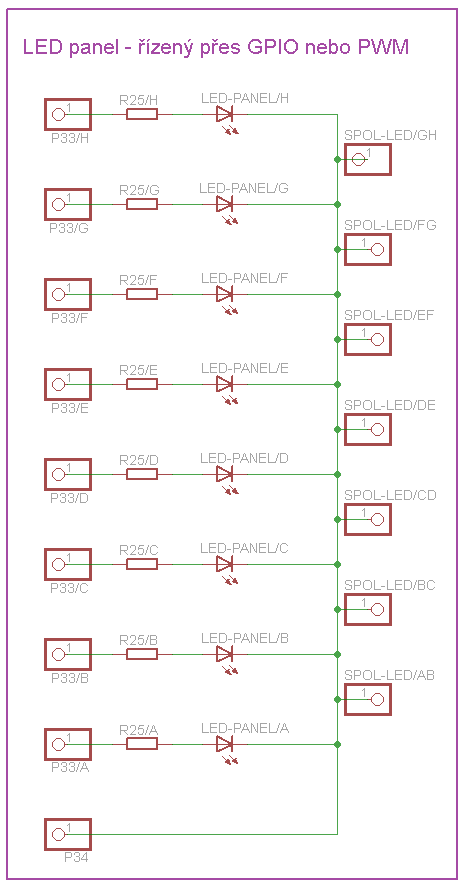

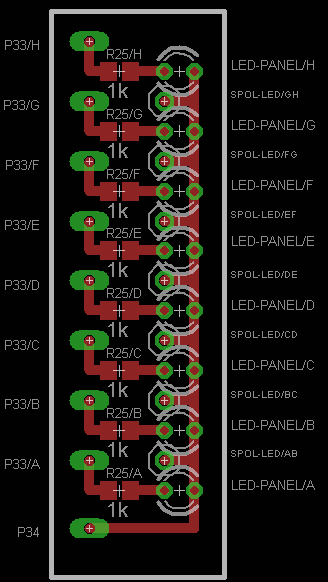

Piny označené jako "SPOL-LED/xx" slouží pro připojení
společných vývodů při použití dvoubarevných LED.

Detail připojení dvoubarevné LED (vpravo)

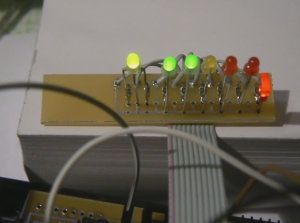

Ukázka činnosti

Zleva:
- Dvoubarevná LED je připojená na dva kanály PCA9685, na kterých se doplňkově mění střída signálu, takže LEDka plynule mění barvu z červené přes žlutou do zelené a pak zpátky (na videu to není moc dobře vidět).

- Další 4 LED jsou připojené na expander MCP23017. Postupná změna hodnoty na výstupním portu expanderu vytváří světelného hada.

- Poslední 2 LEDky jsou připojeny na konektor GPIO na RasPi, na kterém jsou nastaveny 2 kanály PWM tak, aby LEDky pomalu blikaly (různou frekvencí a střídou).
