Rozšiřující deska pro Raspberry Pi Návod Napájení

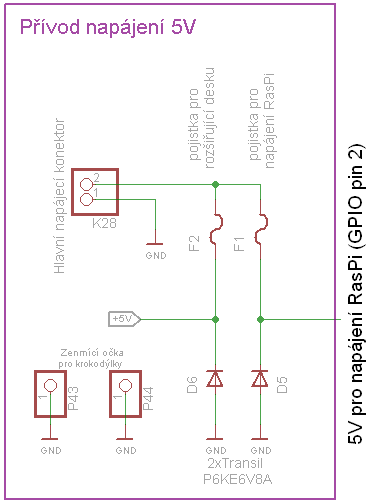

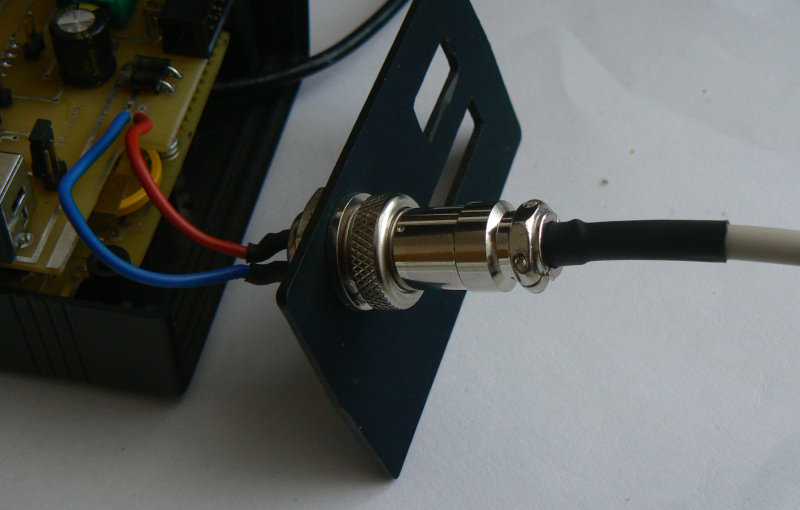

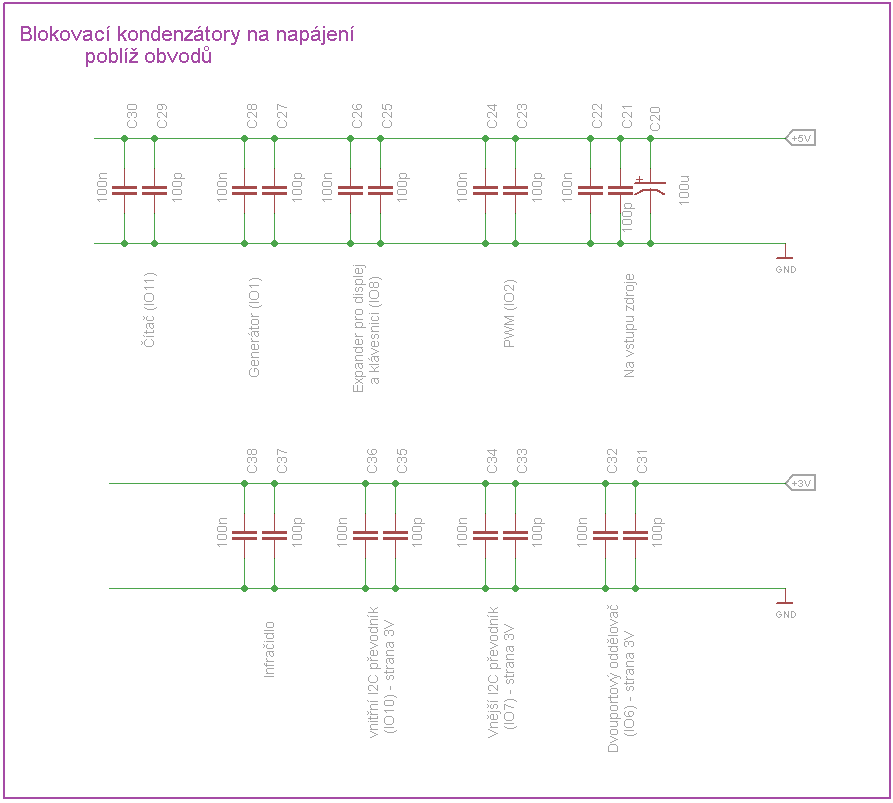

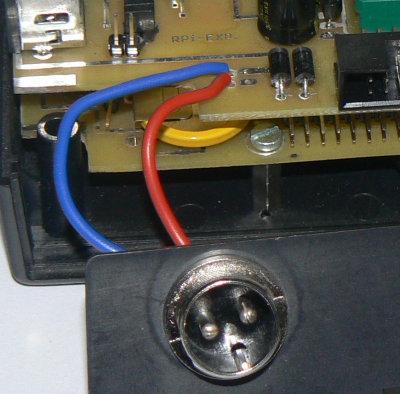

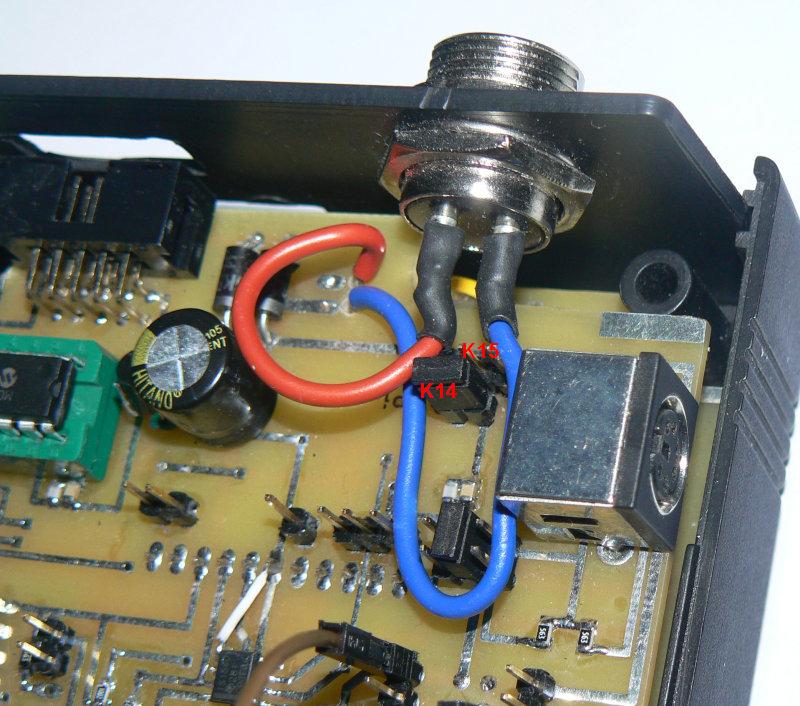

Napájení krabičky jsem řešil přes dvoupinový mikrofonní konektor MIC332. Tento konektor jsem zvolil z toho důvodu, že dokáže přenést větší proud než třeba USB a také je možné přívodní kabel zafixovat převlečnou maticí, takže nehrozí nechtěné odpojení napájení. Poblíž každého obvodu jsou na napájení dva keramické kondenzátory. Někde to přímo vyžadoval katalogový list, někde jsem je zapojil jen pro jistotu. Transily D5 a D6 by měly sloužit společně s vratnými pojistkami k ochraně před přepólováním vstupního napětí. Při různých testech desky mi v první variantě desky dost scházely zemnící očka, ke kterým by bylo možné se chytnout krokodýlkem (například osciloskopem). Proto jsem v novější variantě na dvou dobře přístupných místech tyto body doplnil.
|
