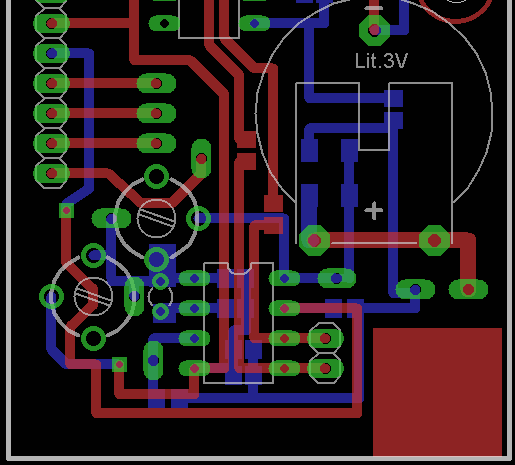

Obvod RTC (hodiny) - Univerzálnější
varianta (NEOVĚŘENO)
Hlavní změny proti původnímu návrhu jsou tyto:
- Doplnění C4 a C5 pro použití s RTC obvody řady
MCP7940.
- Doplnění R8, R9, R19, P18 a konektoru K8. Tyto součástky
slouží k výběru 3V / 5V I2C sběrnice.
Pokud obvod dokáže pracovat s 5V napájením, stačí osadit
pozice R8, R9 a R19 zkratovacími propojkami.
Když je RTC obvod třívoltový, R8, R9 a R19 se neosadí, na
konektor K8 se přivedou signály SDA a SCL z třívoltové I2C
sběrnice (jsou dostupné na přívodním konektoru desky). A na pin P18
se připojí napájení 3V (také je dostupné na přívodním konektoru
desky).
- R11 slouží k různým účelům v závislosti na použitém
RTC obvodu:
Pro PCF8583 je osazen jako propojka, která udržuje adresovací
vstup v "1".
Pro obvody, které mají na noze č.3 nějaký výstup, slouží
odpor jako Pull-Up. Výstup toho signálu je pak na pinu P17.
Pro obvody, které mají na noze č.3 vstup pro záložní baterii,
se odpor neosadí, zároveň se neosadí ani dioda D9 a propojkou mezi
P17 a P15 se zajistí přivedení
záložního napětí přímo na pin č.3 RTC obvodu.
|
