Rozšiřující deska pro Raspberry Pi

Návod

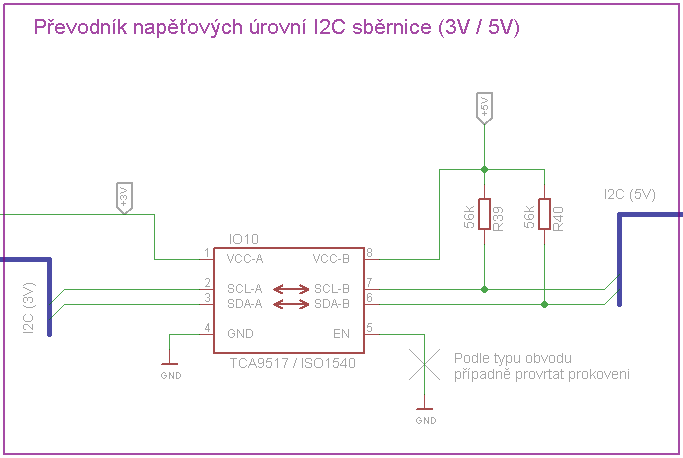

Převodník napěťových úrovní pro I²C sběrnici

Protože RasPi využívá pro komunikaci 3V napěťové úrovně, ale další bloky expanzní desky pracují s 5V signály, bylo třeba tyto různé napěťové úrovně komunikační sběrnice převádět.

Použil jsem k tomu obvod TCA9517. Protože ale může být obtížně dostupný, připravil jsem novou expanzní desku tak, aby bylo možné jednoduchou úpravou použít alternativy - obvod  ISO1540, nebo ADuM1250.

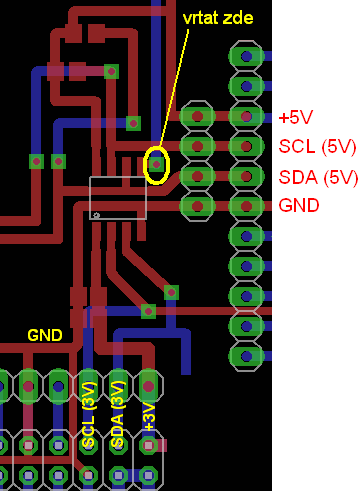

Pokud se použije TCA9517 je třeba provrtat jedno prokovení v desce, aby vývod č.5 zůstal nezapojený
Při použití ISO1540, nebo ADuM1250 zůstává vývod č.5 připojený na GND.

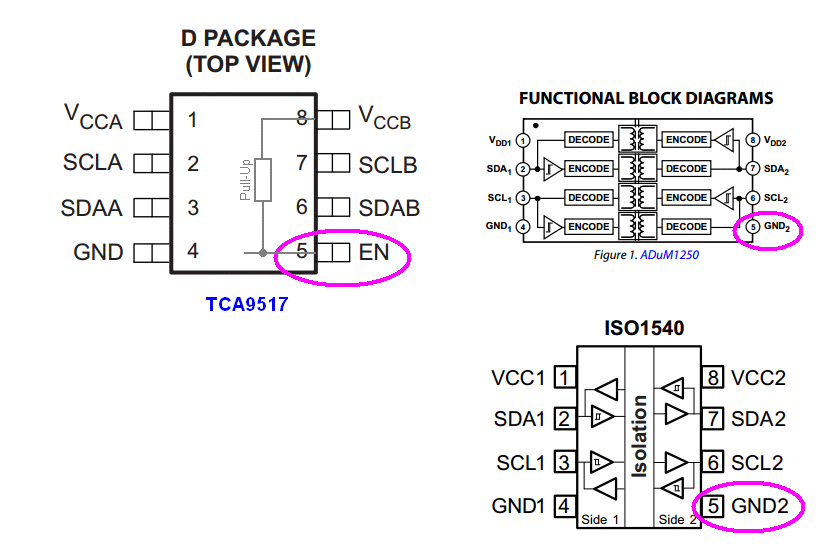

Rozdíl v zapojení je vidět v tomto obrázku z katalogových listů:
