Rozšiřující deska pro Raspberry Pi

Návod

Dvě mikrotlačítka

Pro některé projekty je lepší, když se místo maticové klávesnice použije obyčejné tlačítko.

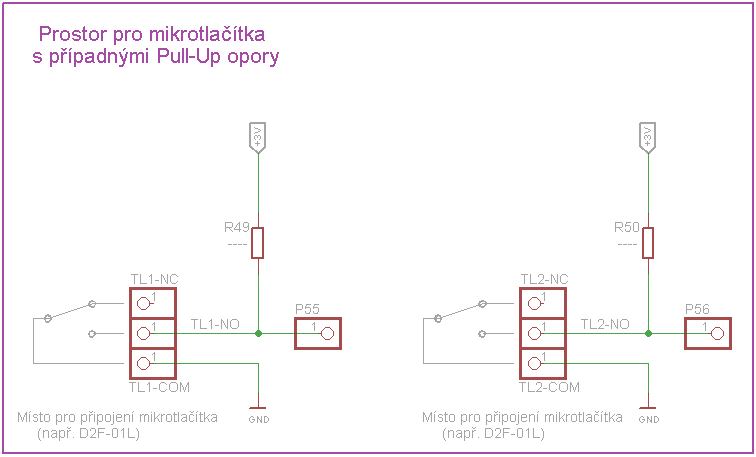

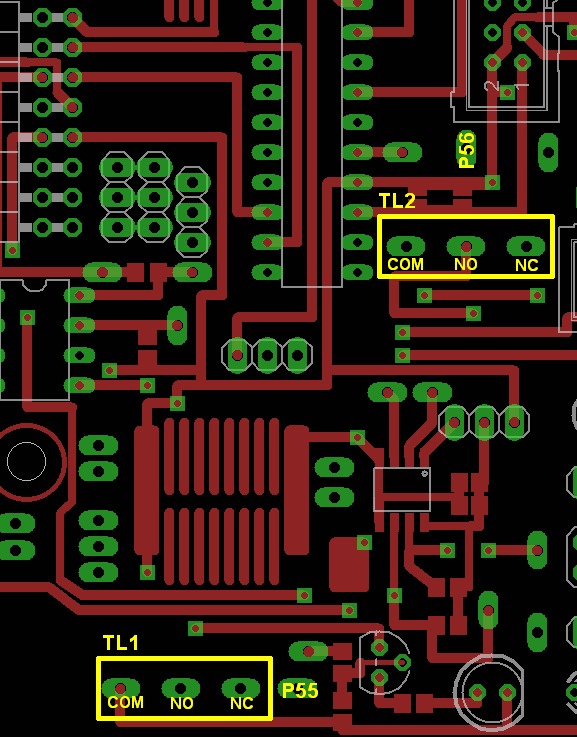

Na novější verzi expanzní desky je připraven prostor pro dvě mikrotlačítka.

Ve většině případů není třeba osazovat Pull-Up odpory, protože na GPIO konektoru na RasPi i na expanderu MCP23017 je možné programově nastavit připojení vnitřních Pull-Up odporů.

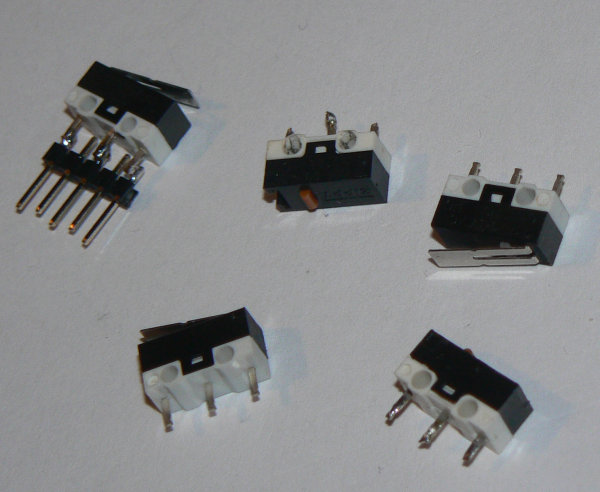

Rozměr tlačítek jsem zvolil stejný, jako má třeba D2F-01L.
Tato, nebo podobná tlačítka se nacházejí snad ve všech starých počítačových myších, takže by neměl být problém s dostupností.
