Metex M-3860D

Podařilo se mi zprovoznit jeden vyřazený multimetr Metex (M-3860D).

Co se týká oprav, skoro by si to zasloužilo vlastní článek.
- Třeba problémy s měřením indukčnosti popisuji tady.
- Nefunkční měření teploty bylo způsobeno chybějícím šroubkem na distančním sloupku, který měl fungovat jako vodič (někdo už se v tom vrtal přede mnou).
- U displeje byla vymačkaná vodivá guma, takže půlka segmentů nesvítila.
- Utržený pípák, spálená pojistka (za to můžu já), .....
- A klasika u měřáků s otočným přepínačem - špatné kontakty mezi kolečkem a plošňákem.

Kromě nepovedeného pomalého pípáku je to výborný měřák se spoustou funkcí
( U / I / R / f / °C / L / C / hFE / generátor / logická sonda).
Dokáže dokonce odesílat naměřené údaje do PC přes linku RS232.

Po opravě jsem ho ještě trochu vylepšil.

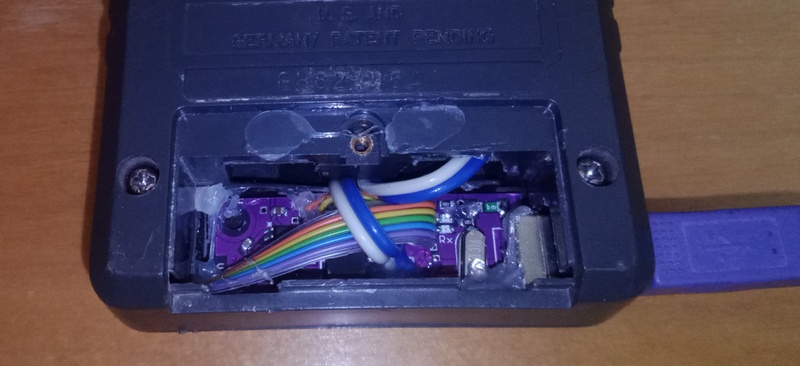

Do prostoru baterie jsem přidal destičku s USB, ze kterého je možné multimetr napájet (přes galvanicky oddělený DC-DC převodník 5V -> 9V).
Zároveň je na destičce osazený převodník CH340G, který umožňuje přes USB konektor sbírat naměřené údaje.
Pro dosažení potřebných napěťových úrovní pro komunikaci jsem za CH340 přidal ještě MAX232.
Asi by ty napěťové úrovně šly řešit i jinak, ale s MAX232 je to ověřené a spolehlivé zapojení za pár korun.

Dost práce jsem měl s mechanikou.
Bylo nutné vyřezat a vybrousit části krabičky, aby tam pasoval "USB-B" konektor a propojovací kablíky.
Původně bylo v plánu, že deska bude přišroubovaná na distančním sloupku.
Nakonec jsem jí tam ale jednoduše vlepil tavným lepidlem - drží dobře a nikde z krytu nečumí hlava šroubu.

Z hlediska bezpečnosti si nejsem úplně jistý, jestli smí být prstem přístupný USB konektor.
(například kdyby došlo k nějaké poruše Metexu při měření síťových napětí)
Ale vzhledem k tomu, že je napájení i veškerá komunikce od Metexu galvanicky oddělená, tak si myslím, že by to problém být neměl.

Poznámky k výrobě:

- LEDky a jejich odpory (R1 a R2) jsou nepovinné.

- Plošňák bude nutné z horní strany trochu obrousit, aby se vešel do prostoru pro baterii.
     Nebylo možné desku navrhnout na přesné rozměry, protože by se některé cesty dostaly nepovoleně blízko k okraji a neprošlo by to do výroby.

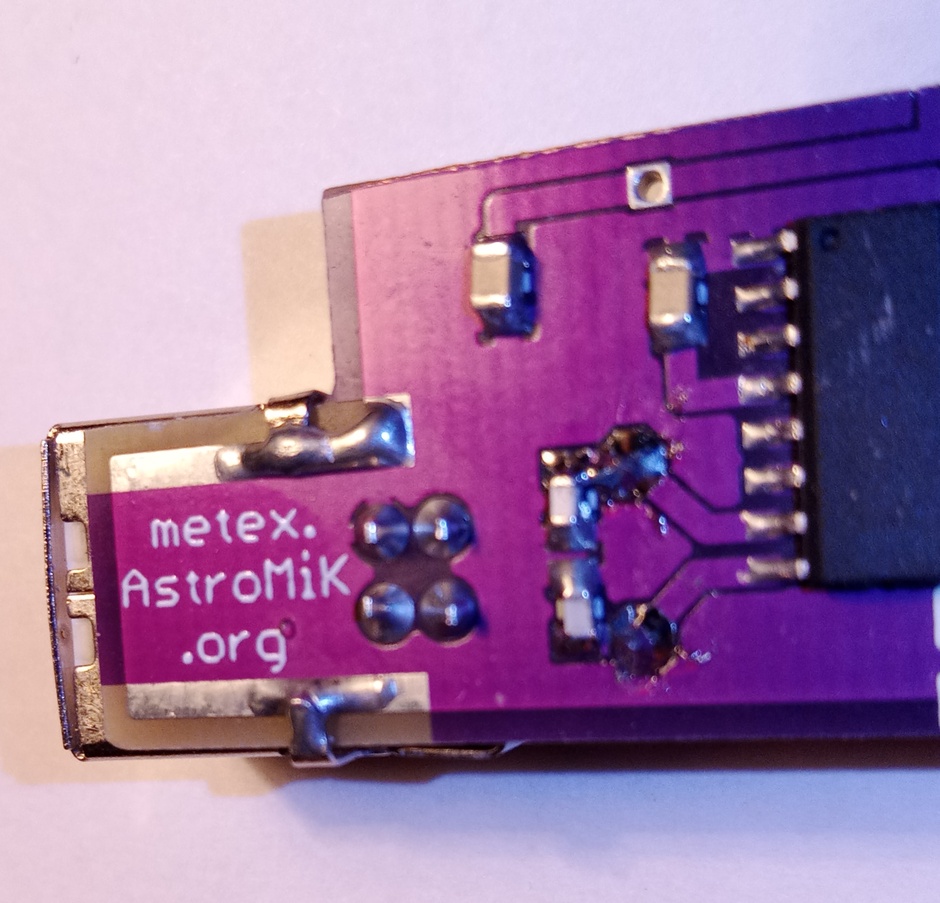

- Konektor USB-B se osadí tak, že se vývody stínícího krytu ohnou kolem plošňáku a připájí.
     V krabičce bylo málo místa a díry do plošňáku už by se tam nevešly.

- Je třeba dodržet dostatečnou vzdálenost mezi propojovacími vodiči a měřícími zdířkami, aby nemohlo dojít k probití při měření vyšších napětí.

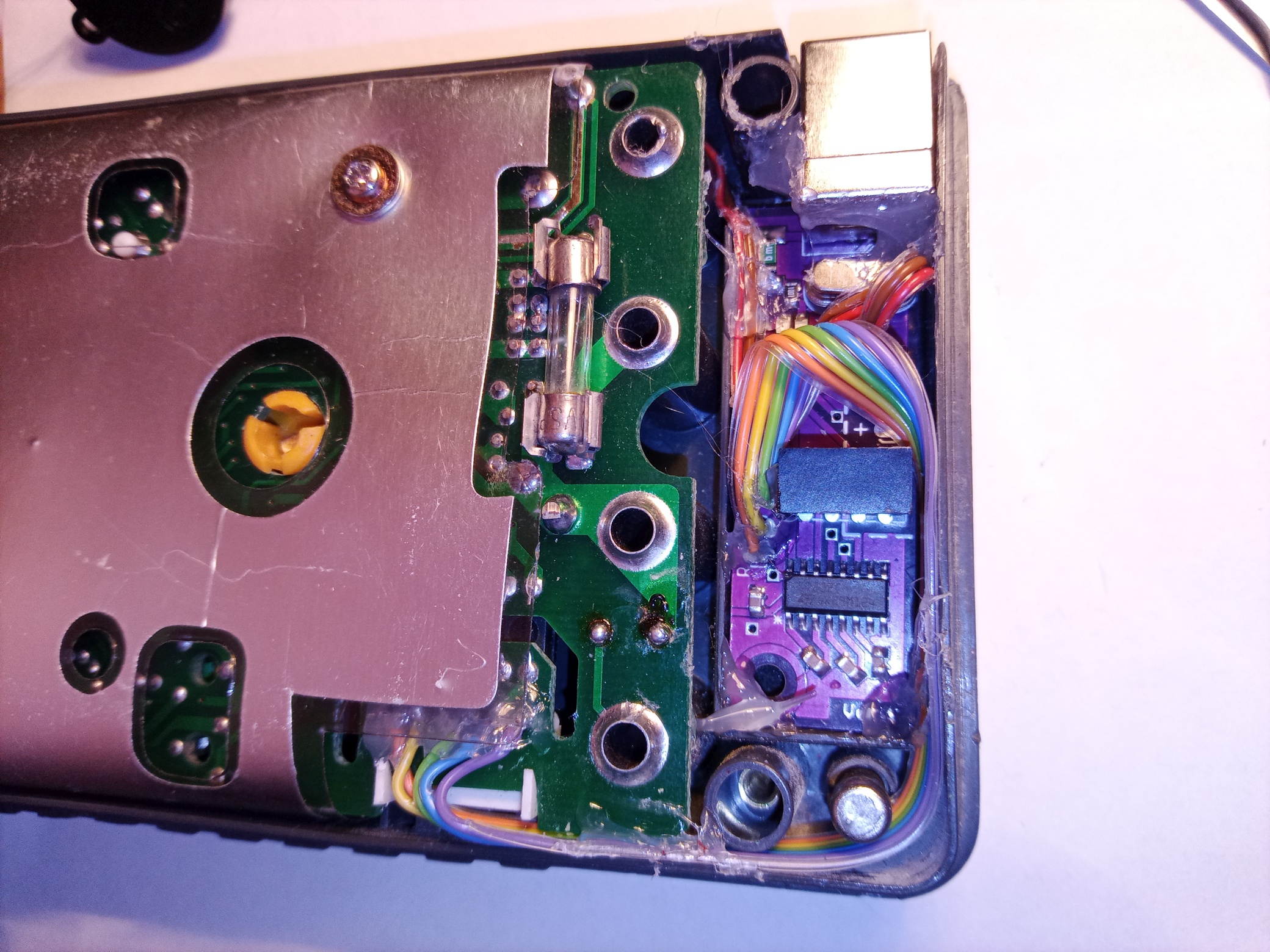

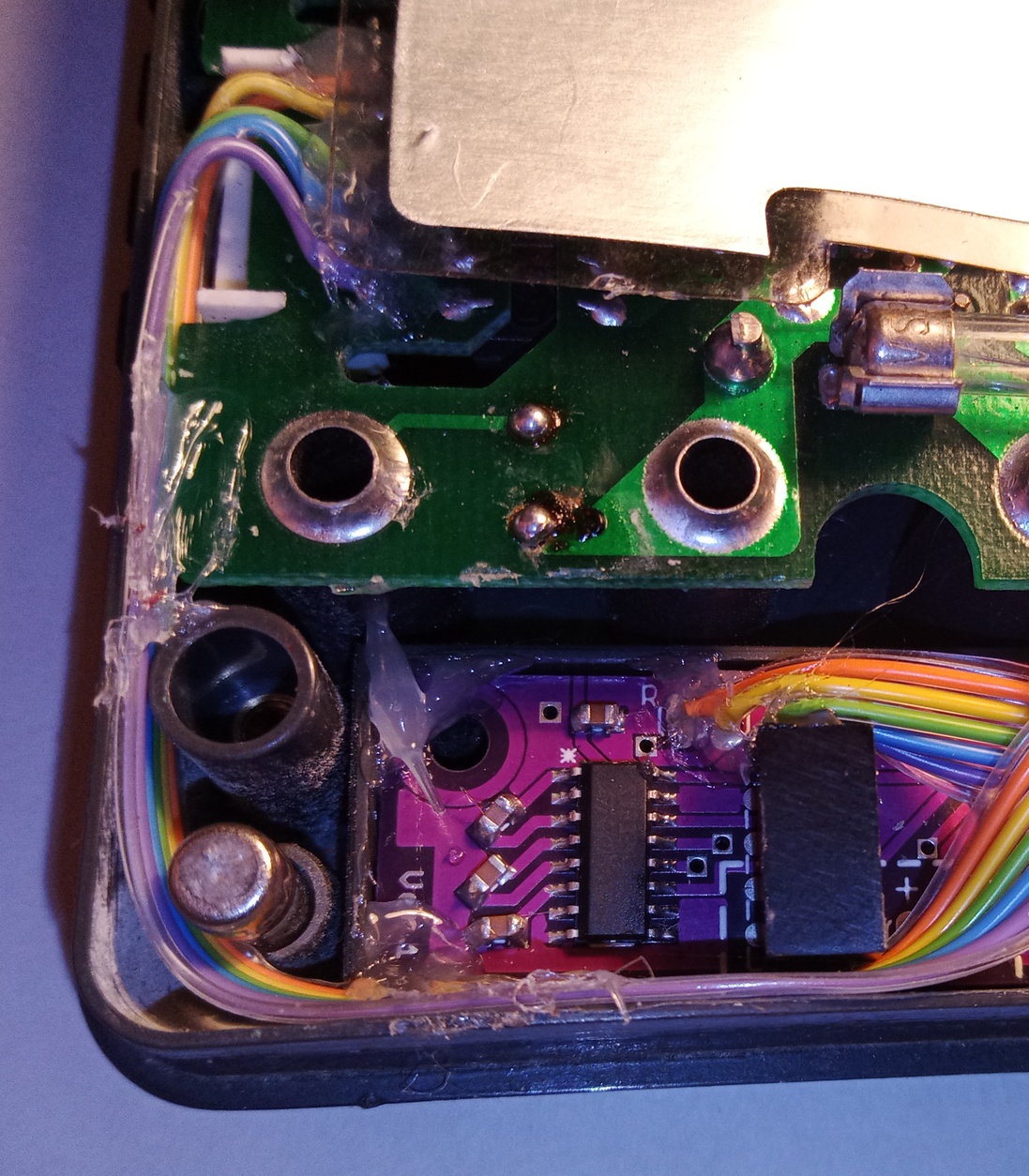

Komunikační plochý kablík se dá vést bezpečně okolo plošňáku - fotka.

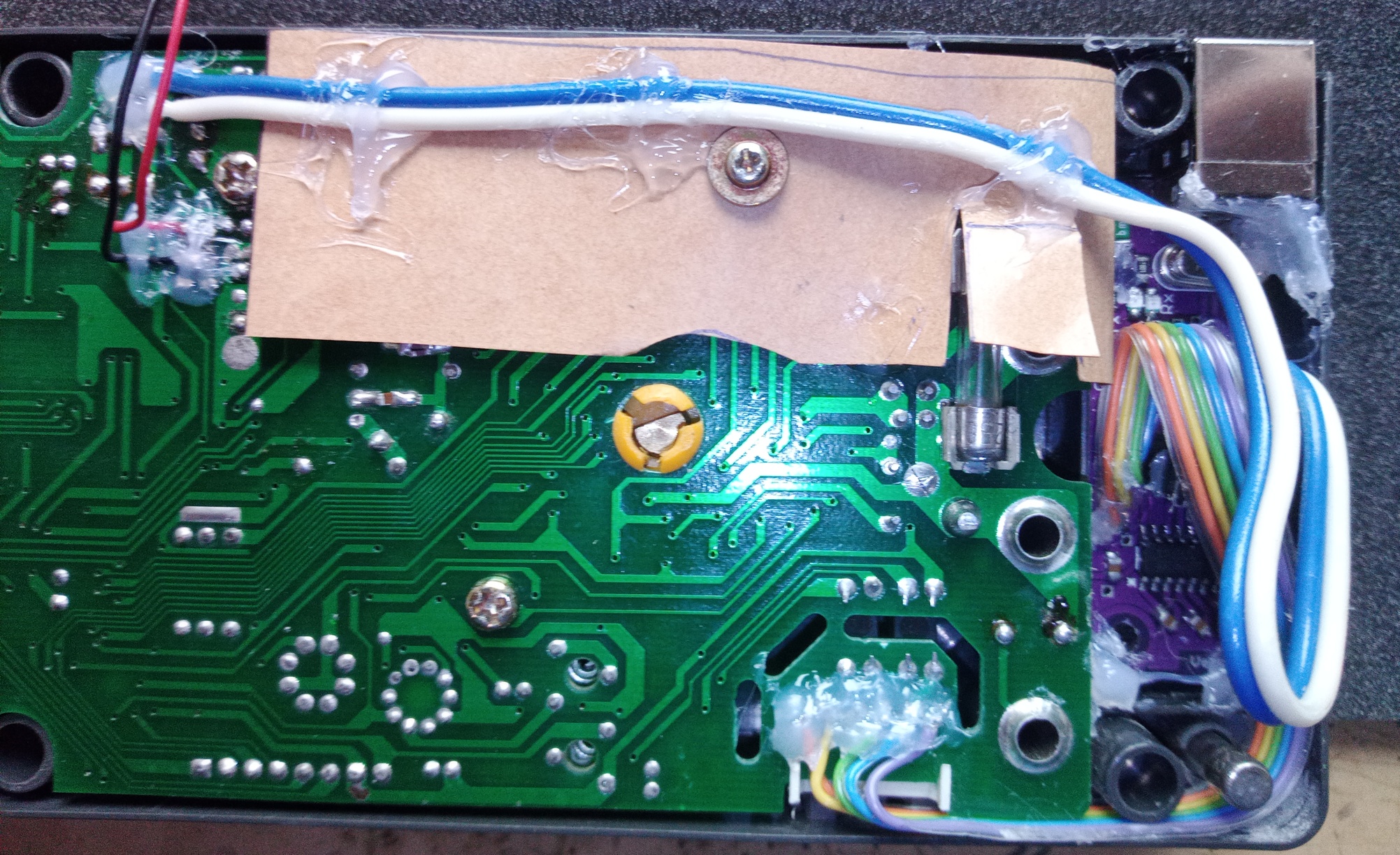

Pro napájení 9V jsem nakonec pro jistotu použil dvě žíly z plochého kablíku s trochu tlustší izolací
a ještě jsem ho podložil prešpánem - fotka.


- Hodnoty součástek vycházejí z katalogových doporučení (v reálu jsem ale občas zaimprovizoval).

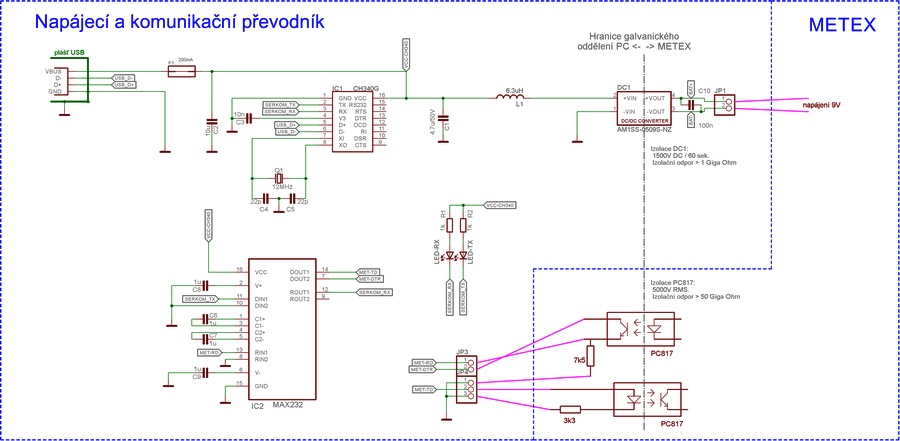

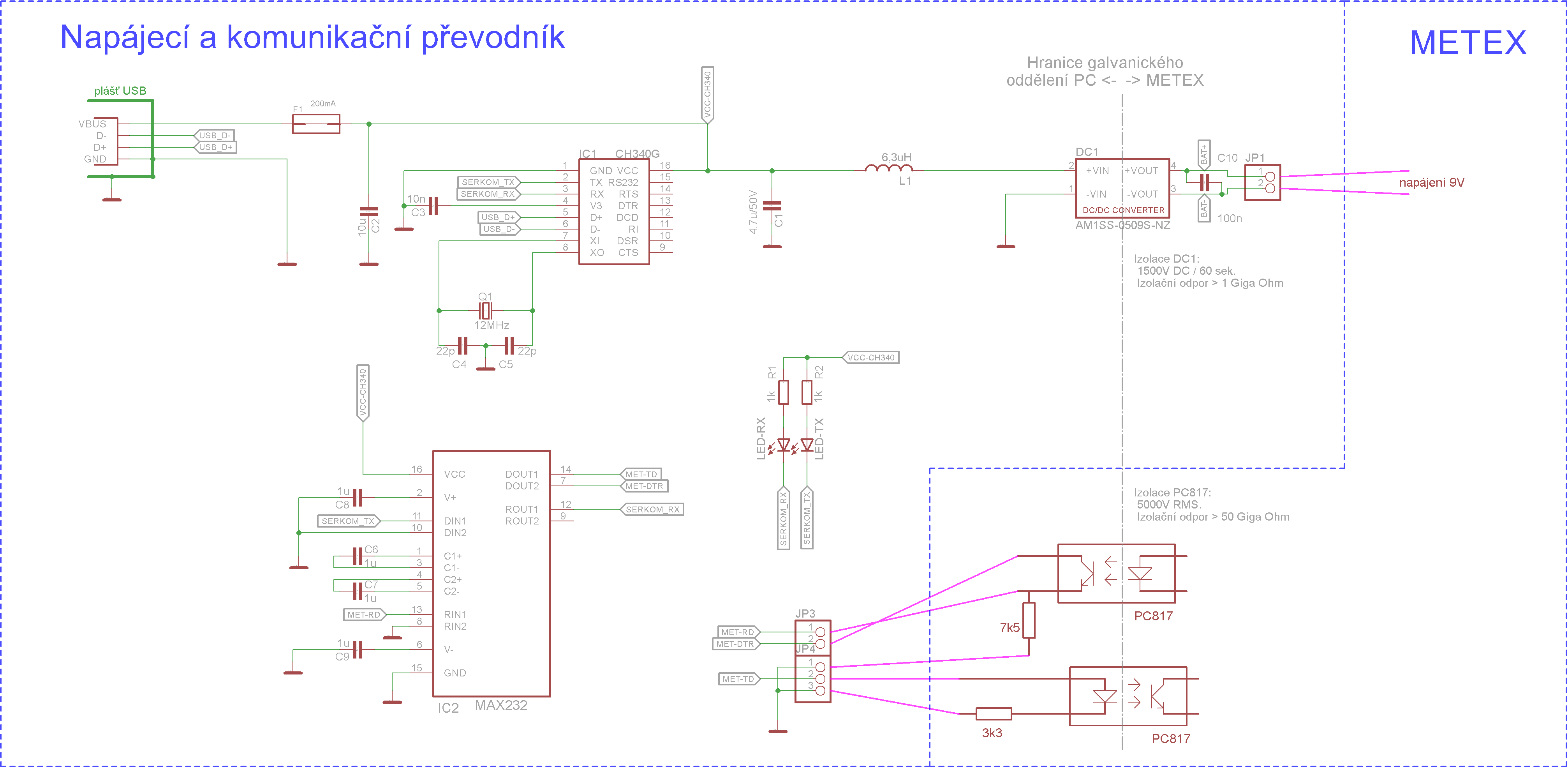

Schéma:

Podklady Eagle:

metkom_eagle.zip

Fotky:

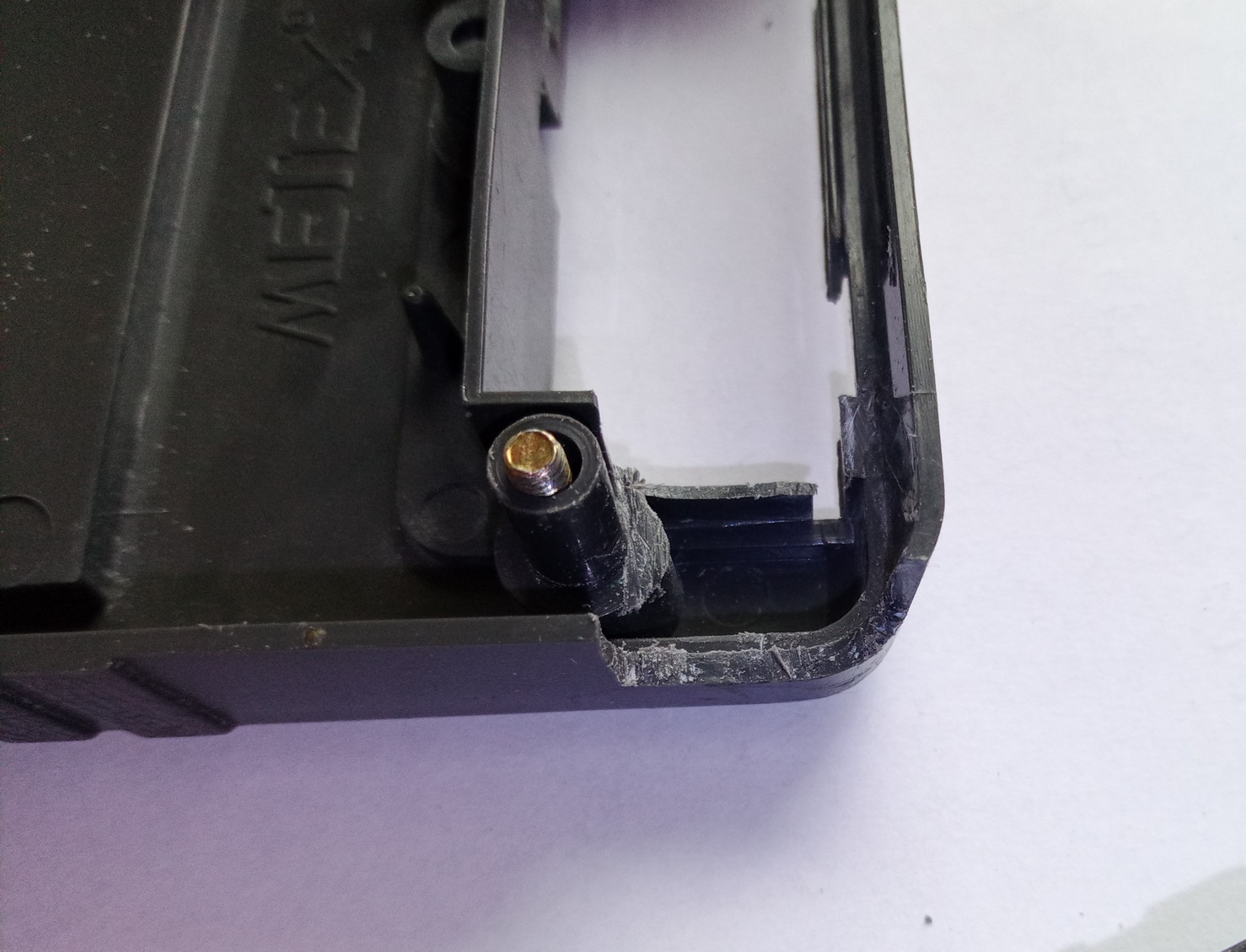

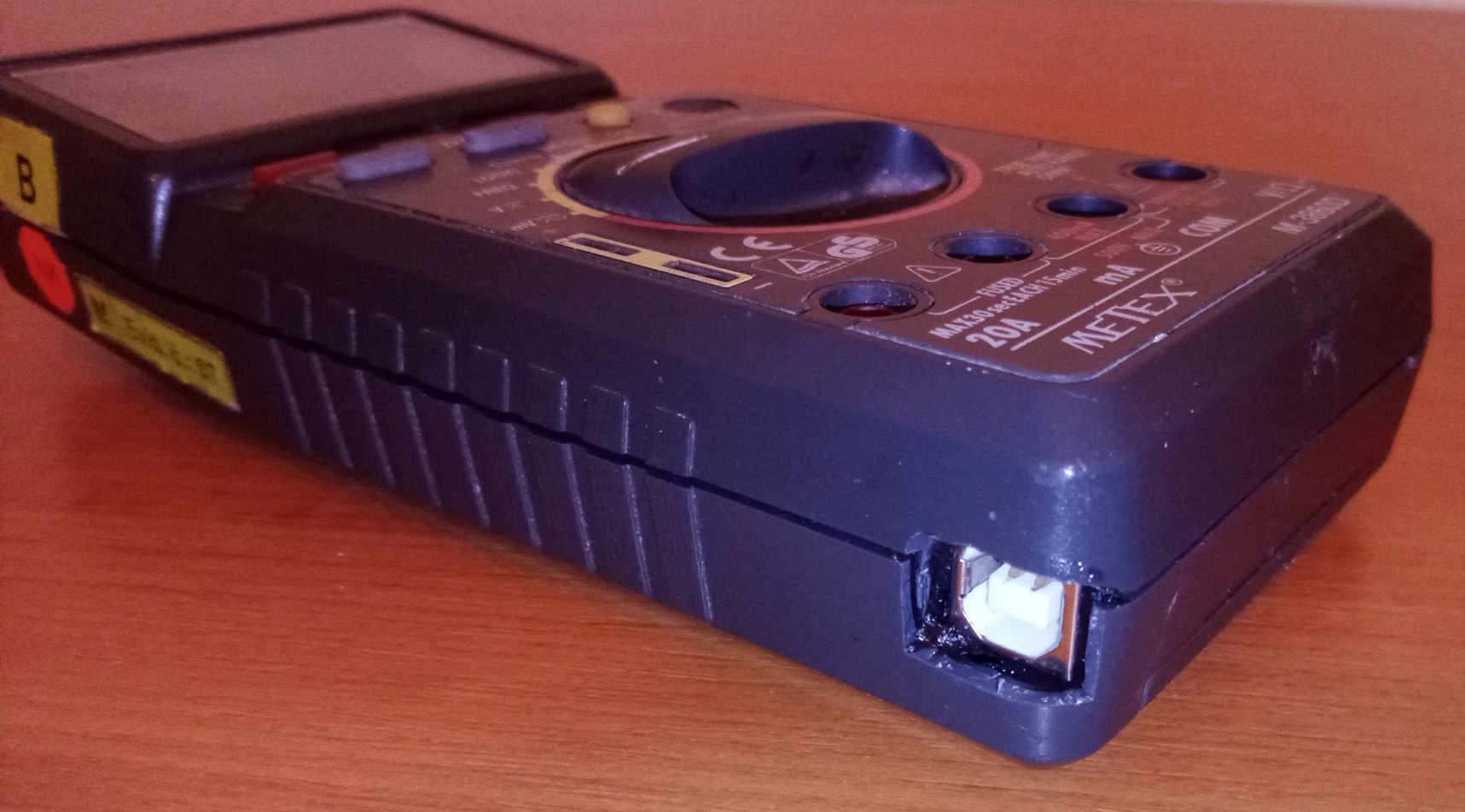

díra v krytu pro USB	detail připevnění USB zásuvky

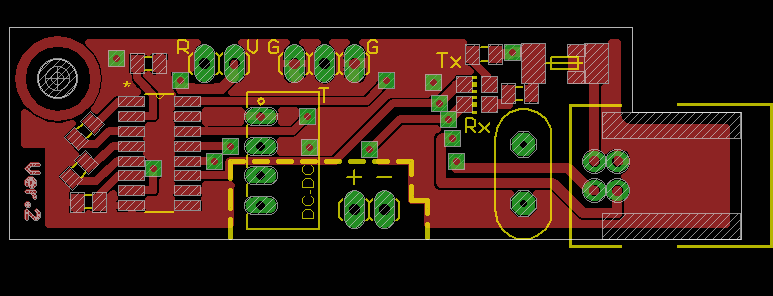

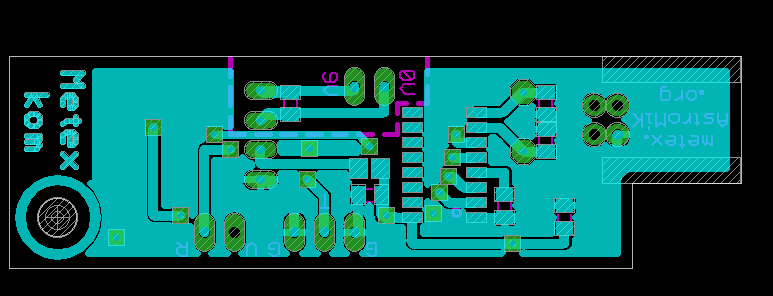

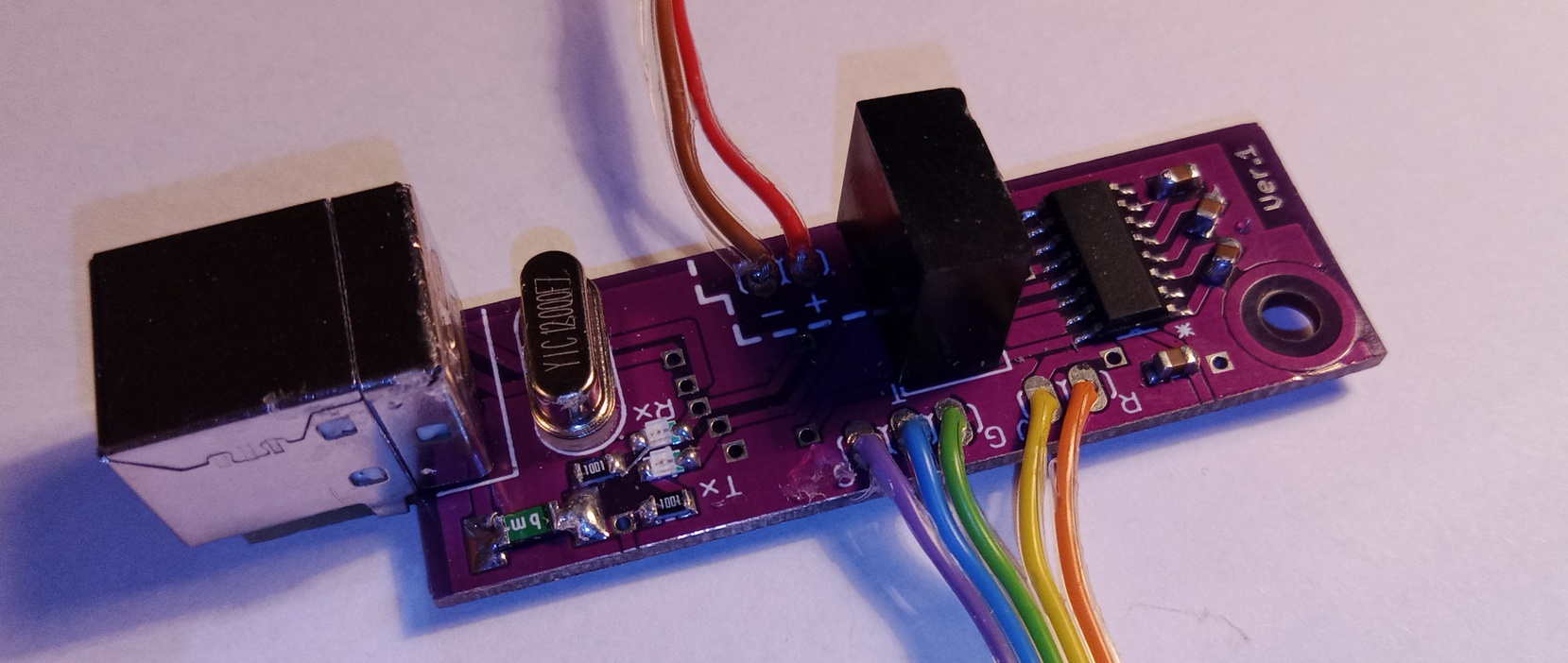

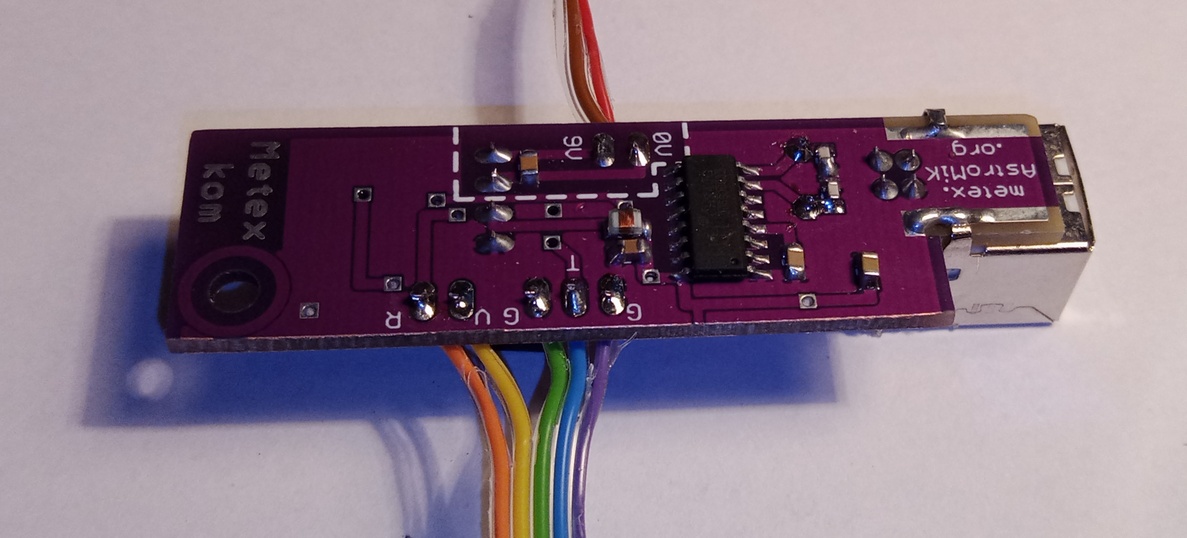

Osazený plošňák - BOT	Osazený plošňák - TOP

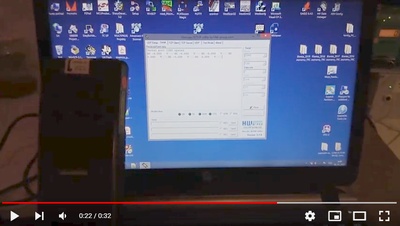

Ukázka videa při komunikaci:

https://youtu.be/39uqo1X7izU

Ke stažení:

Katalogové listy použitých součástek: kat_listy.zip

A tady je ještě balík návodů, schémat a programů pro PC, které jsem postahoval různě z internetu.
Jsou tam i nějaké naměřené průběhy signálů pro měření indukčnosti: ../metex3860d/

Plošňáky jsem nechal vyrábět u JLCPCB.
Několik desek z první verze mohu věnovat případným zájemcům.

První verze je plně funkční, ale proti výše popsané verzi 2 má tyto odchylky:
- vratná pojistka je jen pro velikost 1812
      (novější verze plošňáku by měla umožnit osadit i menší rozměry pojistek)

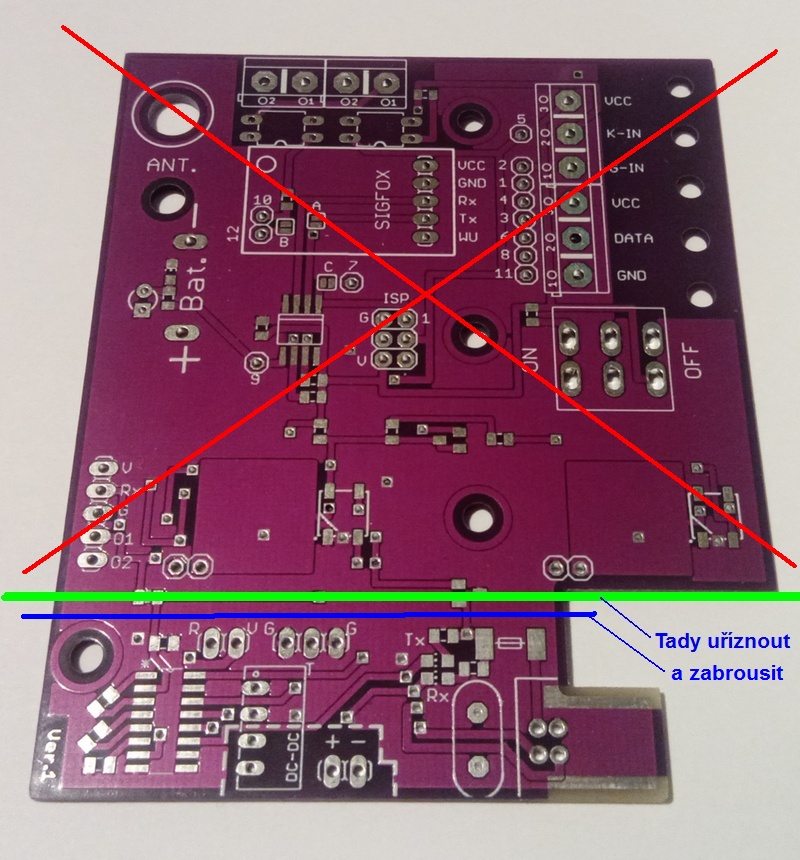

- abych ušetřil, zkombinoval jsem několik projektů na jednu desku.
      Aby mi to vzali do výroby za cenu jednoho plošňáku, musel jsem jednotlivé motivy propojit falešnými součástkami.
      Na kraji desky jsou proto vidět plošky pro neosazené součástky a uříznuté cestičky, které nikam nevedou.
