ATtiny13A:

Jednoduché osvětlení pracoviště

Už jsem tu dlouho nic nevystavil, tak dneska alespoň velice jednoduché zařízení s ATtiny13.

Jedná se o LED osvětlení, které je napájené pomocí 5V (může to být třeba stará nabíječka na mobil).
Ovládá se jedním tlačítkem. Je to styl: "Stiskem zapni, stiskem vypni."
Rozsvěcení i zhasínání je příjemně pozvolné (trvá asi sekundu).

Program by se dal celkem jednoduše upravit i pro nastavování jasu, ale v praxi mi stačí svítit na 100%, tak už jsem ten program dál nerozvíjel.

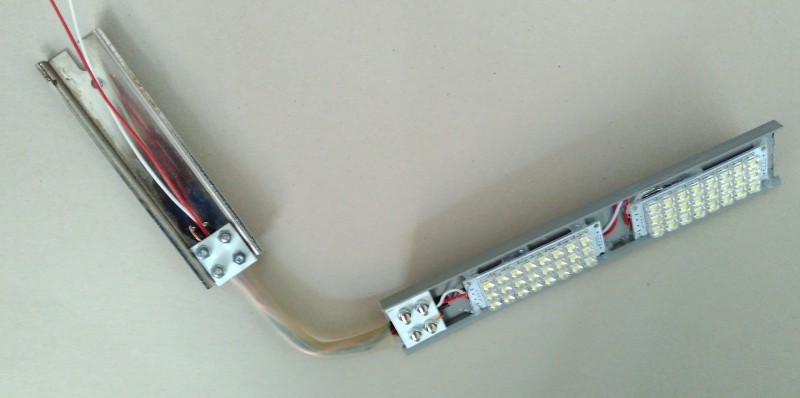

Celou mechaniku jsem splácal ze zbytků různého elektromateriálu, co jsem našel na dílně (odřezek DIN lišty, kousek víka kabelového žlabu, několik kousků tlustších měděných drátů, ...).
Jako zdroj světla jsem použil dva LED panely - každý s 24 bílými diodami (e-bay).

DIN lišta je jedním šroubem přichycená k poličce a je možné s ní kolem šroubu otáčet, takže se celá lampička dá schovat pod poličku.
LED panely jsou vlepené ve víku kabelového žlabu.

Mezi víkem žlabu a DIN lištou je kromě lankových napájecích vodičů i několik tlustších měděných drátů v bužírce, které zajišťují, že je možné žlab téměř libovolně nasměrovat. LED panely i s víkem jsou velice lehké, takže ve zvolené poloze pak bez problémů drží.

Celkový odběr při svícení je 565mA na 5V.
Samotné ATtiny13 si bere 4mA. Neřešil jsem v tomto případě žádný režim spánku.

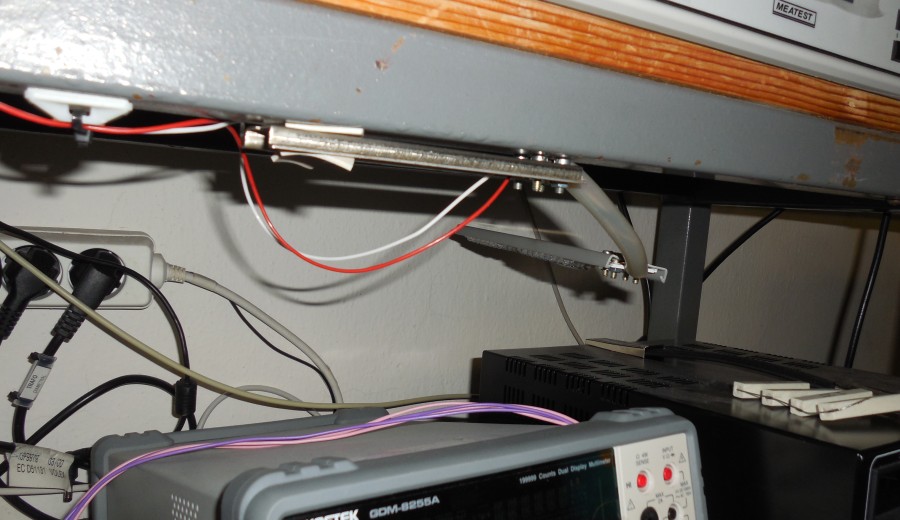

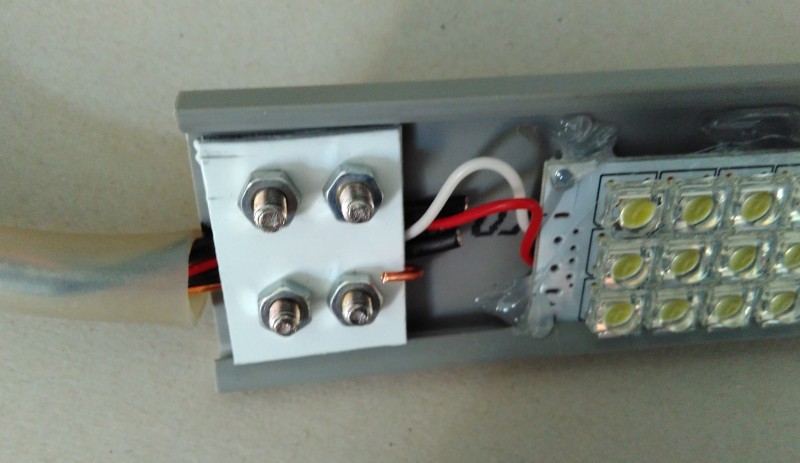

Detail uchycení drátů.

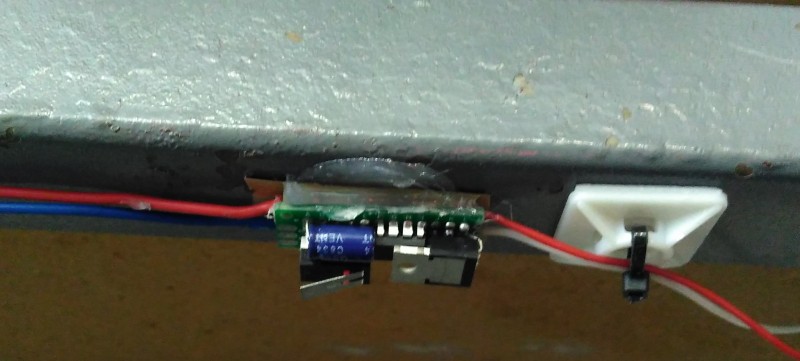

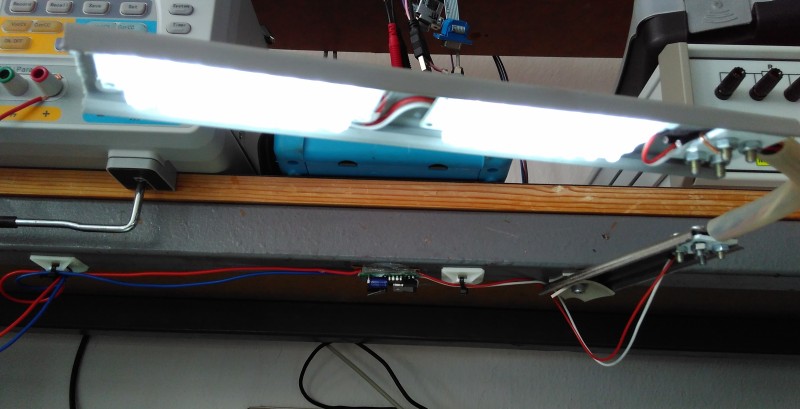

ATtiny13 s tlačítkem a spínacím FET tranzistorem se nachází na spodní straně poličky.

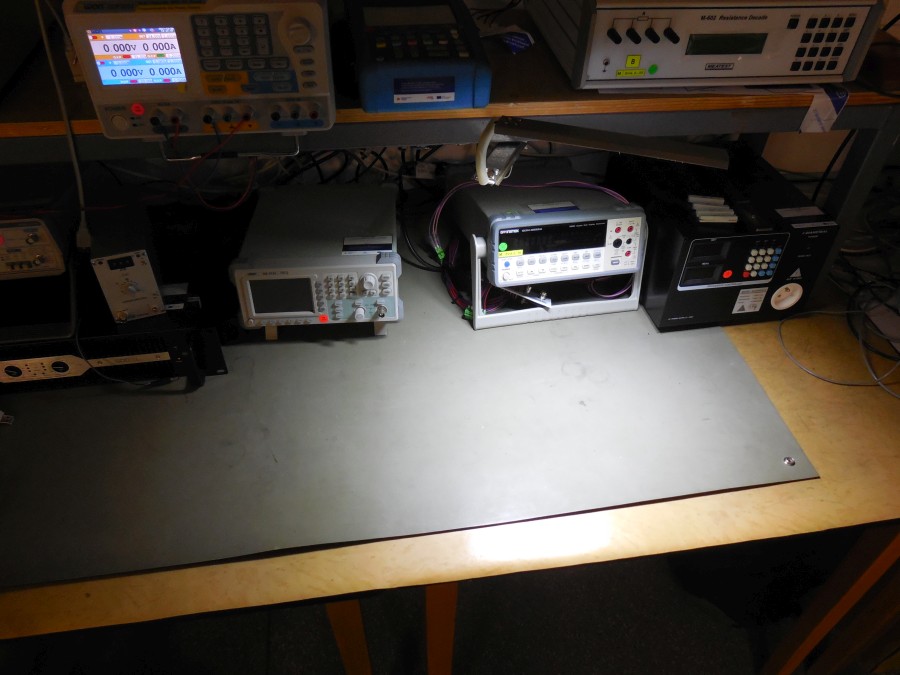

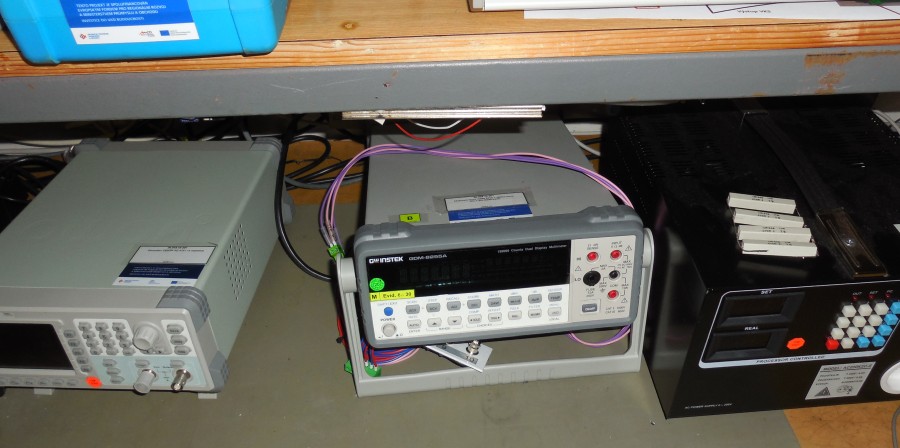

Celkový pohled na rozsvícenou lampičku zespodu.

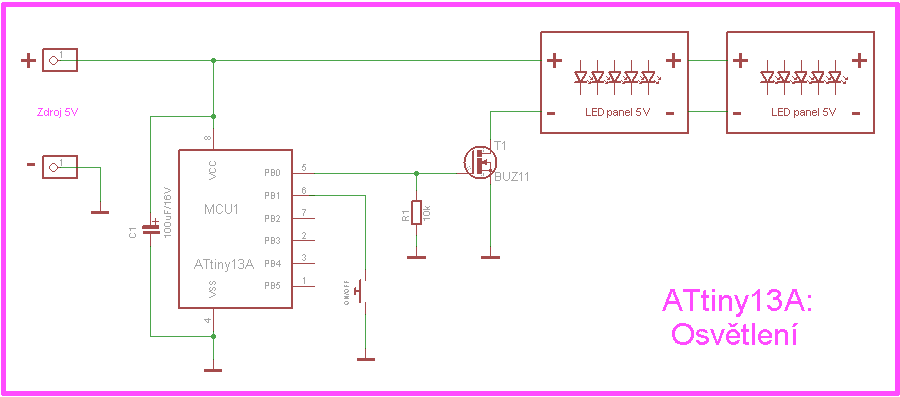

Schéma

Software

Zdroják: attiny_onoff.ino
Přeložený HEX soubor pro ATtiny13A: attiny_onoff.hex

Rozložení teploty

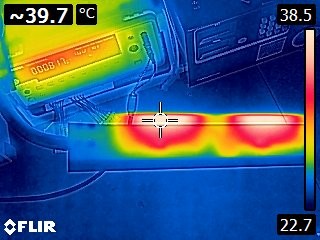

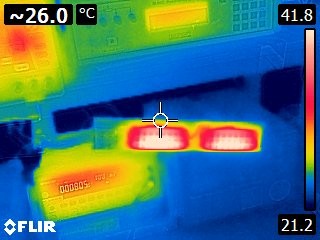

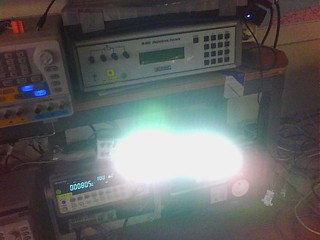

Na následujících infra fotografiích je vidět, jak se lampička zahřívá po několika hodinách provozu.


Teplota horní strany krytu nepřesahuje 40°C.

Samotné LED se zahřívají asi na 42°C.
