Rozšiřující deska pro Raspberry Pi

Návod

Vnější konektor K24





Na boční konektor K24 je vyvedeno několik užitečných signálů:
 - 2 kanály PWM (detail)
 - vstup čítače (detail)
 - I2C sběrnice (detail)
 - napájecí napětí
 - bezpečně oddělené GPIO vstupy/(výstupy) (detail)

Na zbylých 6 pinů je možné přivést libovolné signály z desky pomocí propojek na konektory K36 a K37.

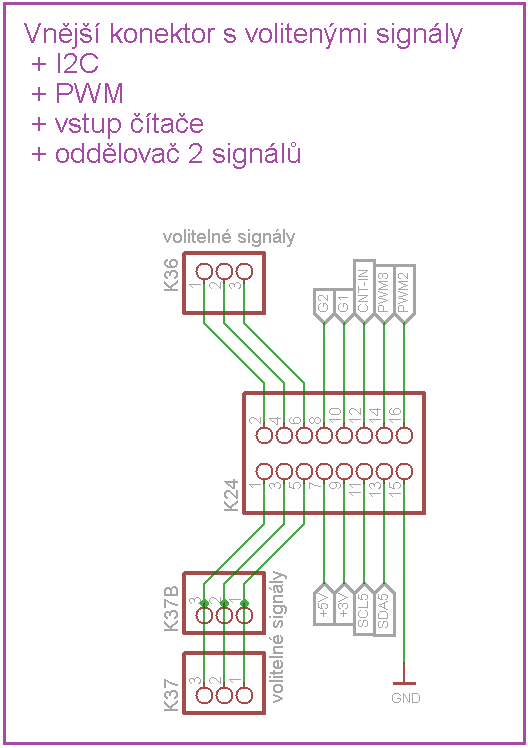

Konektor K37 je rozdělený na 2 části, které jsou vzájemně propojené 1:1 (viz schéma).


Popis konektoru

Označení Krátký popis

Detailní popis

PWM 2, PWM3 2 kanály obvodu PCA9685 PWM
CNT - IN Vstup čítače Čítač
G1, G2 Vnější strana dvou bezpečně oddělených GPIO kanálů. GPIO shift
SDA, SCL pětivoltová vnitřní komunikační sběrnice I2C Vnitřní I2C
+3V Výstup napájecího napětí 3,3V
+5V Výstup napájecího napětí 5V
GND GND
K36 /n, K37 /n Možnost vyvedení šesti libovolných signálů z konektorů K36 a K37 na konektor K24 K24

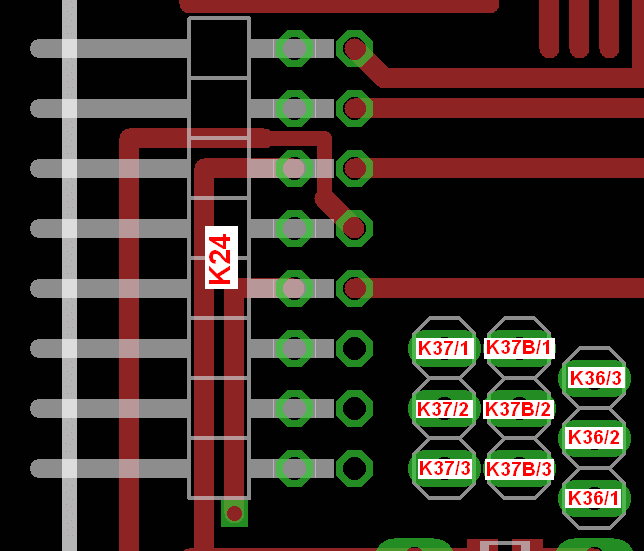

Osazovací schéma

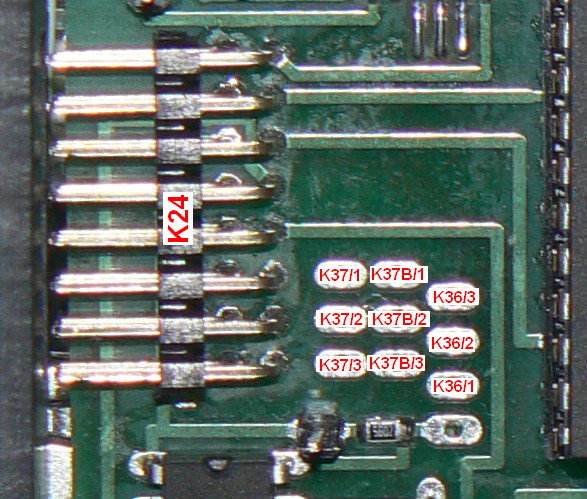

Horní strana
