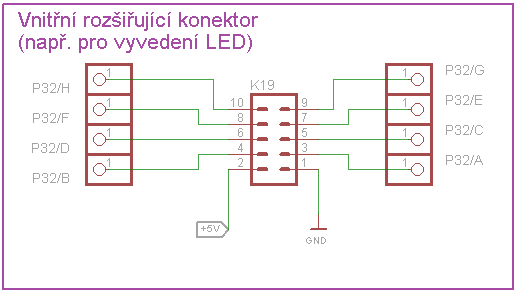

Vnitřní konektor pro vyvedení signálů (například LED na víko krabičky)

Tohle je jen obyčejný desetipinový konektor se zámkem, který jsem plánoval použít pro připojení LED, které by byly umístěny někde ve víku krabičky.

Z konektoru je vyvedeno napájecí  napětí (GND a +5V) a dalších 8 kolíků, na které je možné pomocí propojek přivést libovolné signály z GPIO konektoru na RasPi, z expanderu MCP23017 nebo z PWM obvodu PCA9685.

Také je možné tam vyvést komunikaci nebo výstupy z bloku logických hradel.
Konektor se také může použít třeba na připojení dalšího patra rozšiřujících desek.

V předchozím návodu pro starší variantu expanzní desky jsem detailně popisoval příklad připojení panelu z LED diod k tomuto konektoru.

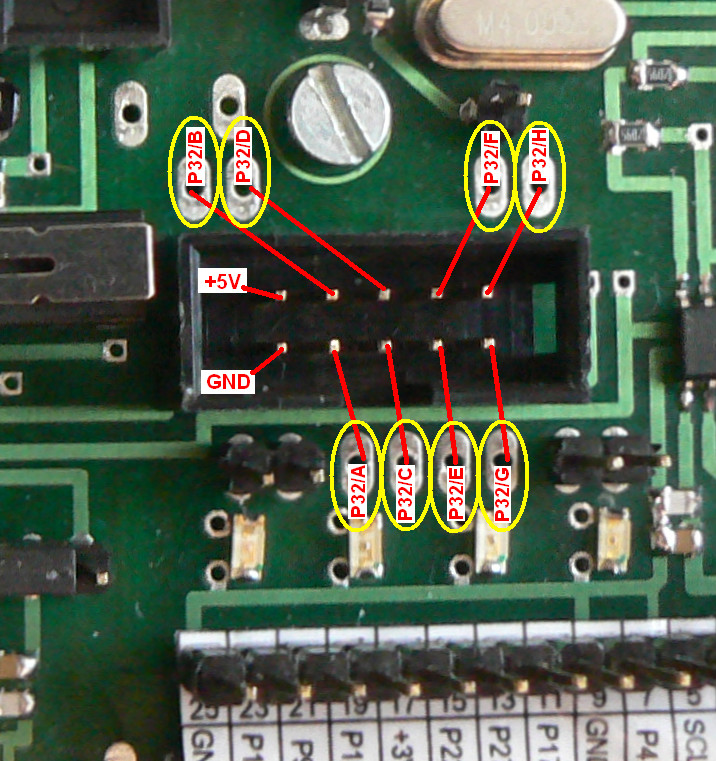

Osazovací schéma

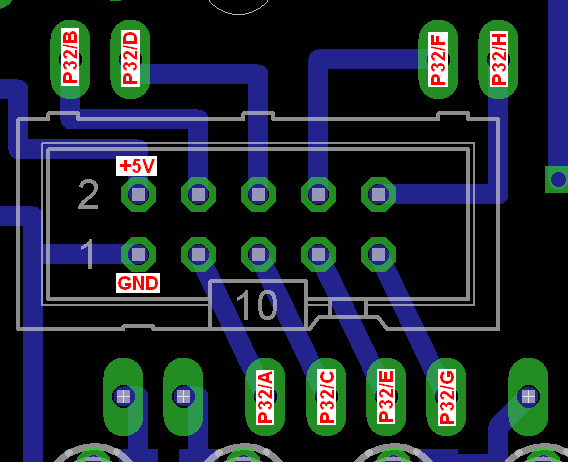

Pohled shora se zobrazením spodních propojovacích cestiček

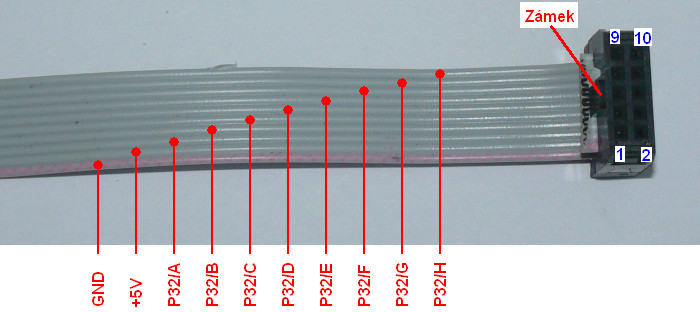

Rozložení signálů na připojovacím plochém kablíku.
