Rozšiřující deska pro Raspberry Pi

Návod

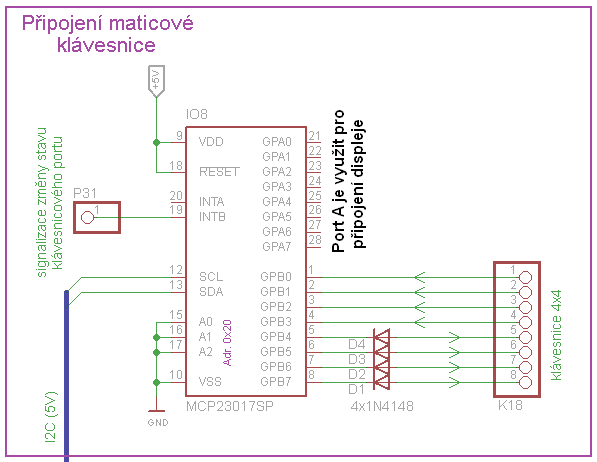

Připojení maticové klávesnice

Připojení a ovládání maticové klávesnice je popsáni v tomto článku: Maticová klávesnice

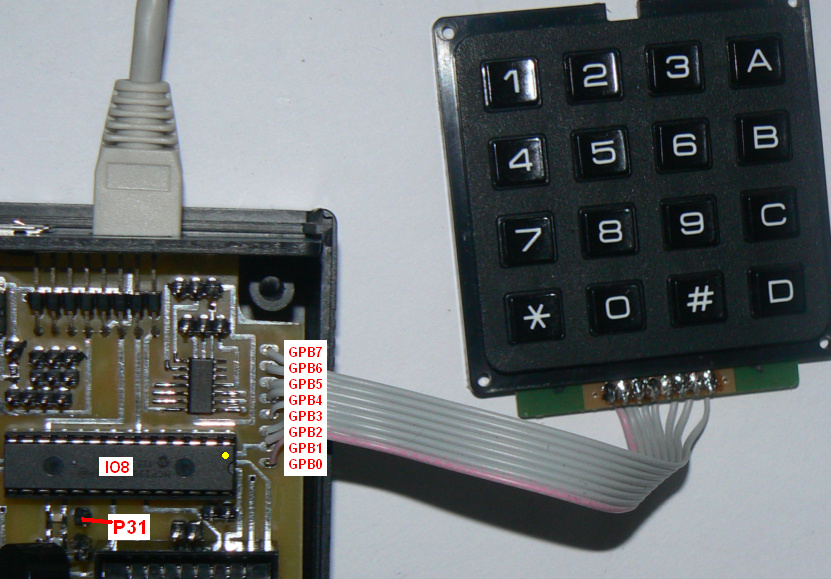

V původní krabičce jsem sice měl klávesnici připojenou k expanderu přes konektor, ale zabíralo to moc místa.
Proto jsem pro expanzní desku zvolil připojení přes připájený plochý osmižilový kablík.

Z expanderu je na pin P31 vyvedený signál INTB, který je možné využít pro zjišťování změny na klávesnici (podobný příklad využití INT výstupu jsem popisoval v článku o druhém expanderu)

Příklady:

Skenování aktuálně stisknutých tlačítek:  klavesnice1.py

Zaznamenávání postupného stisku jednotlivých tlačítek: klavesnice2.py

Stejné, jako předchozí příklad, ale s doplněnou funkcí "Shift" na klávese [*]: klavesnice3.py

Video se všemi třemi příklady:
