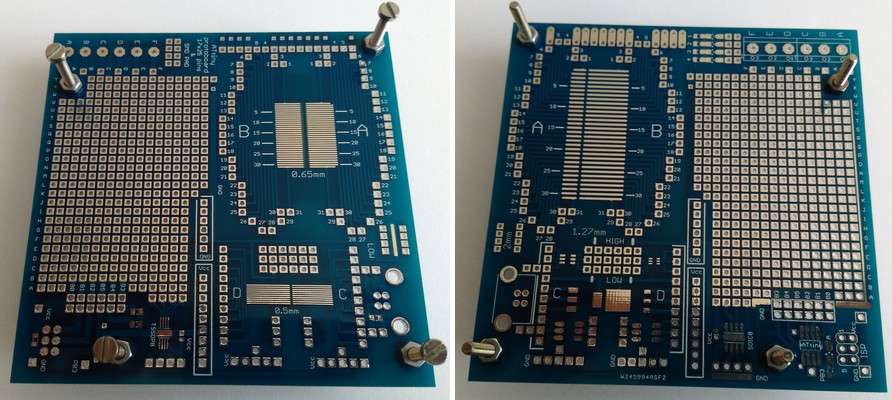

Vývojová deska Verze 3

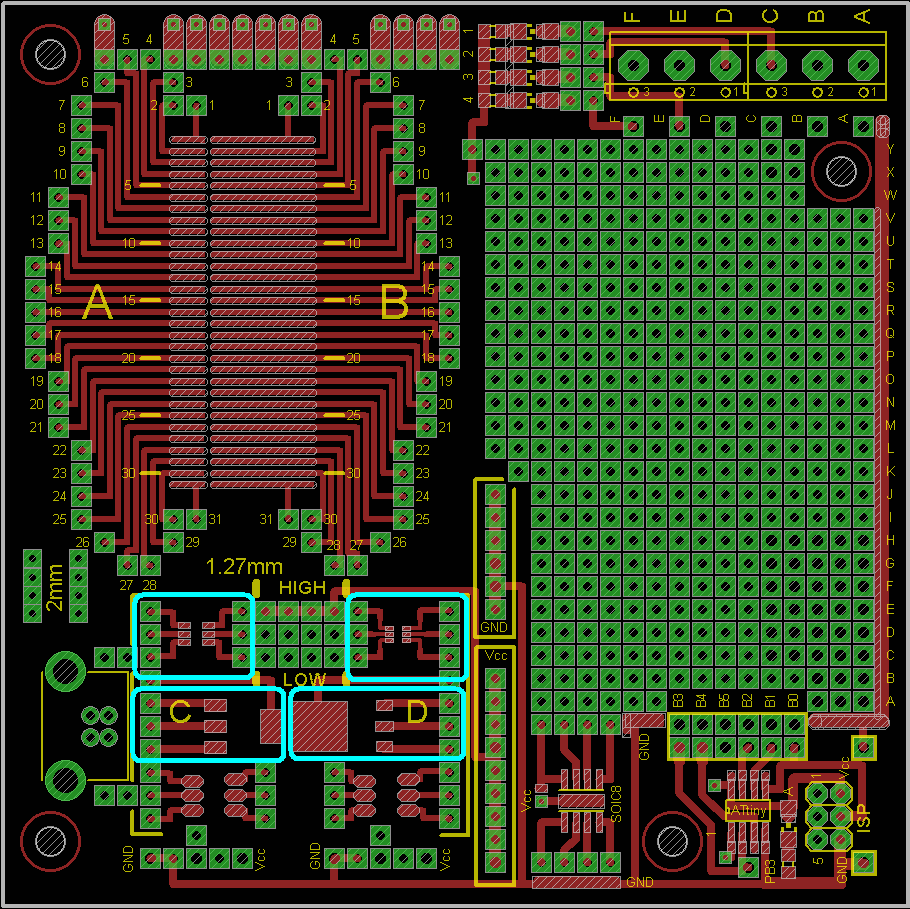

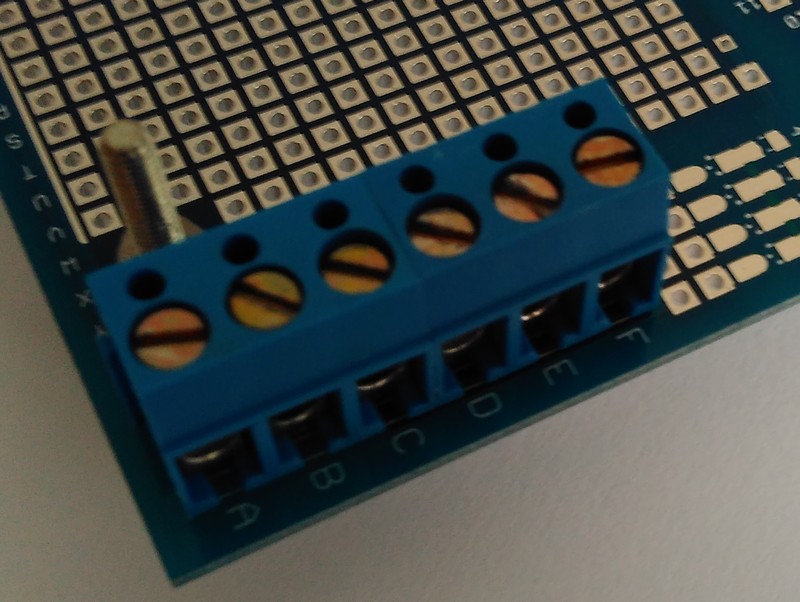

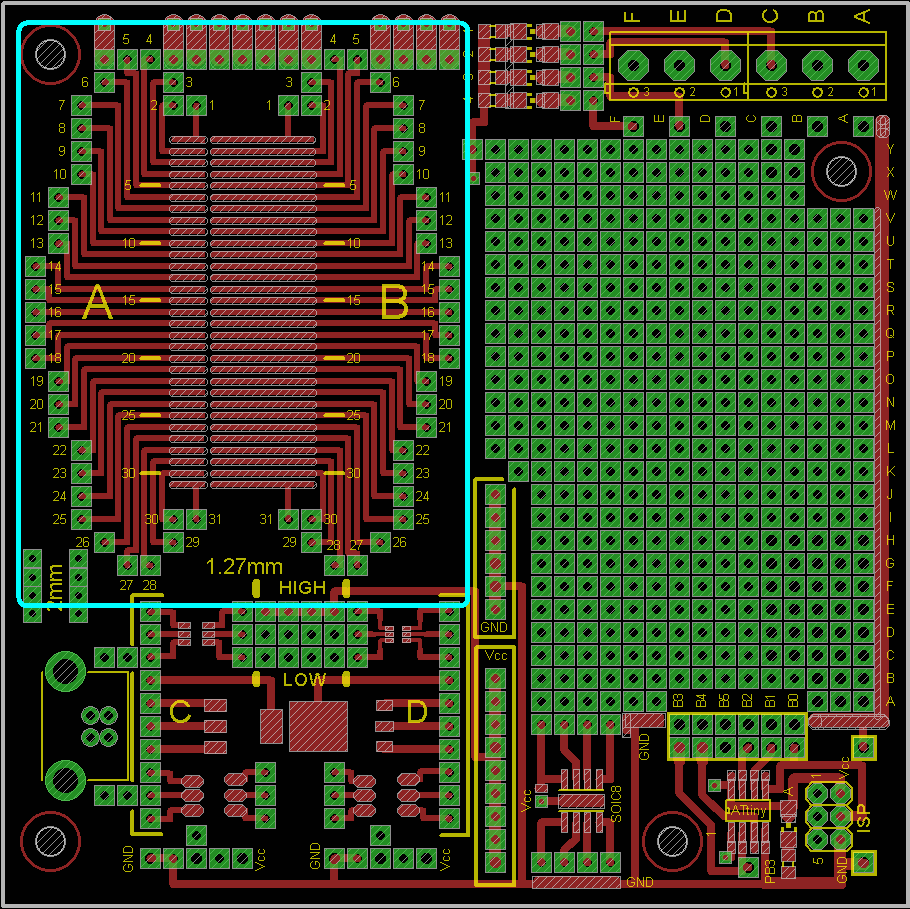

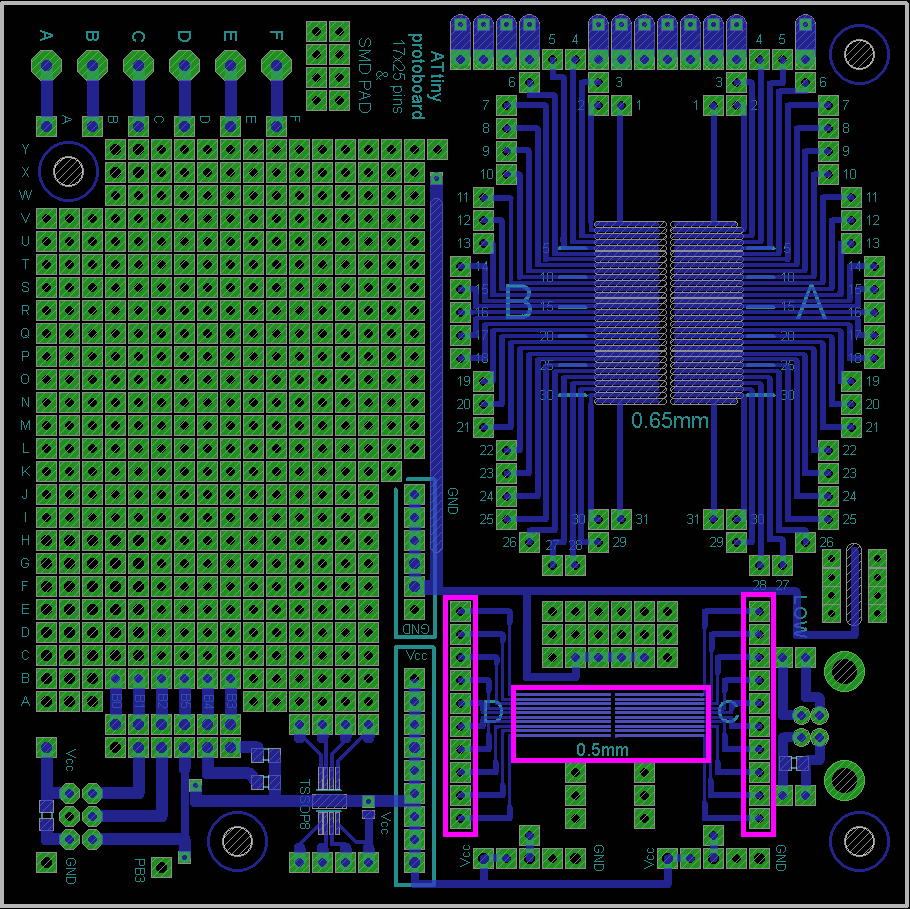

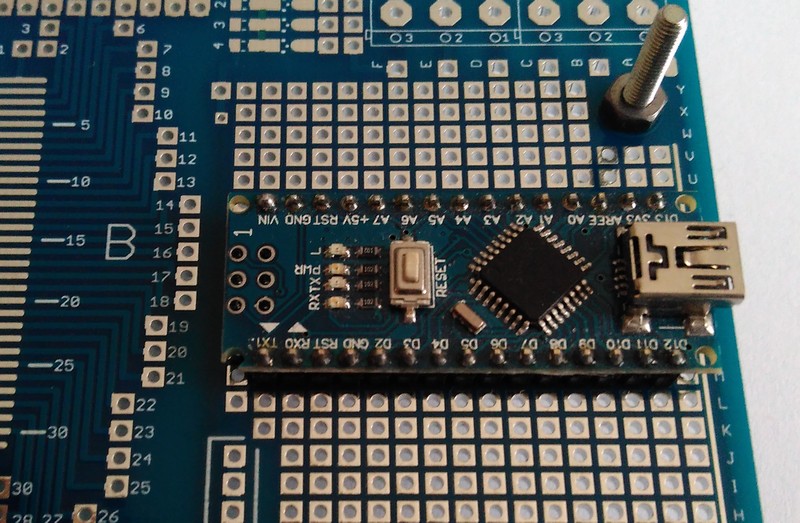

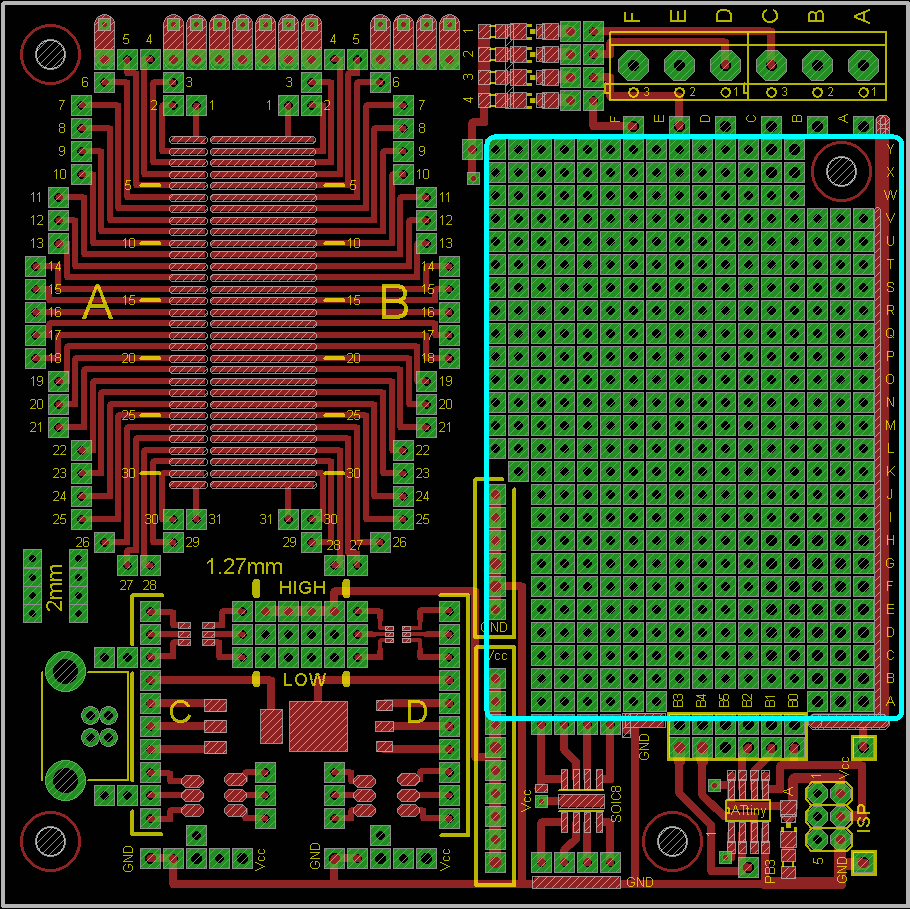

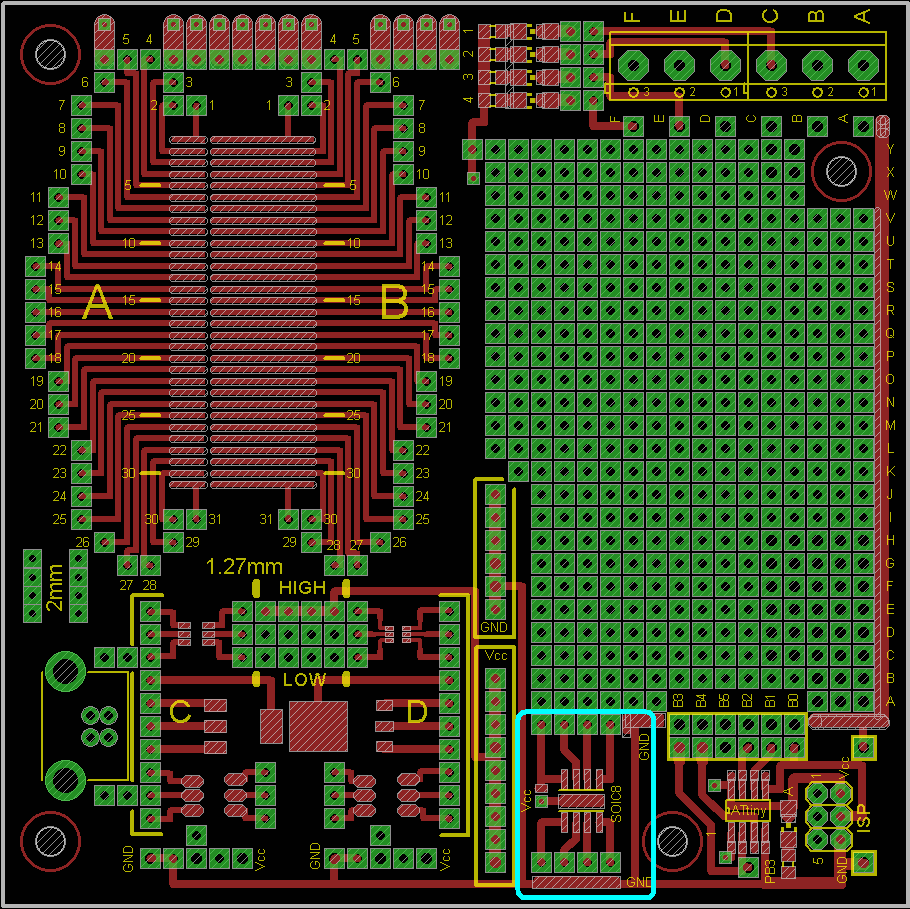

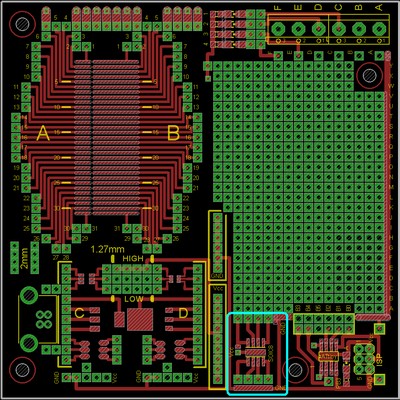

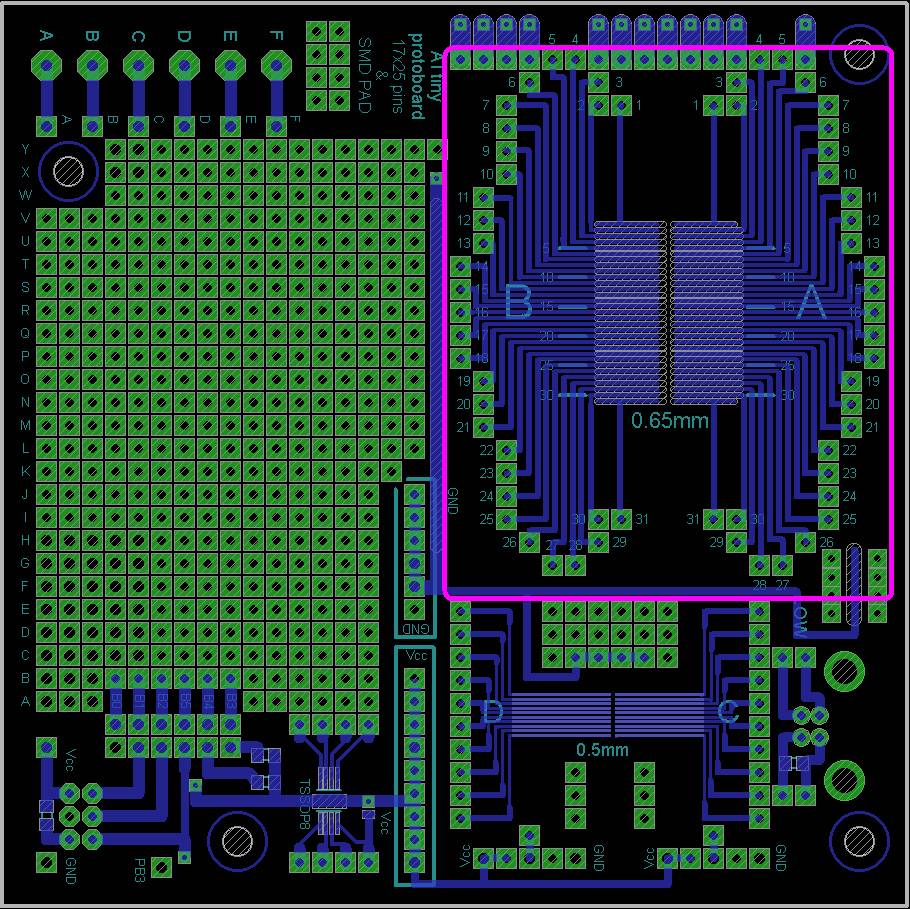

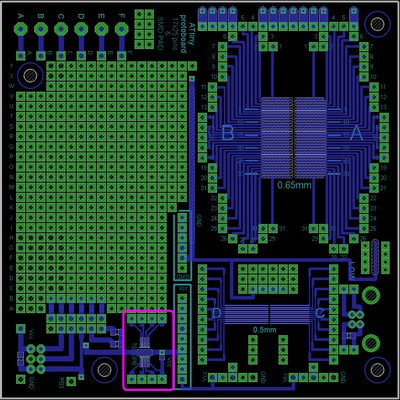

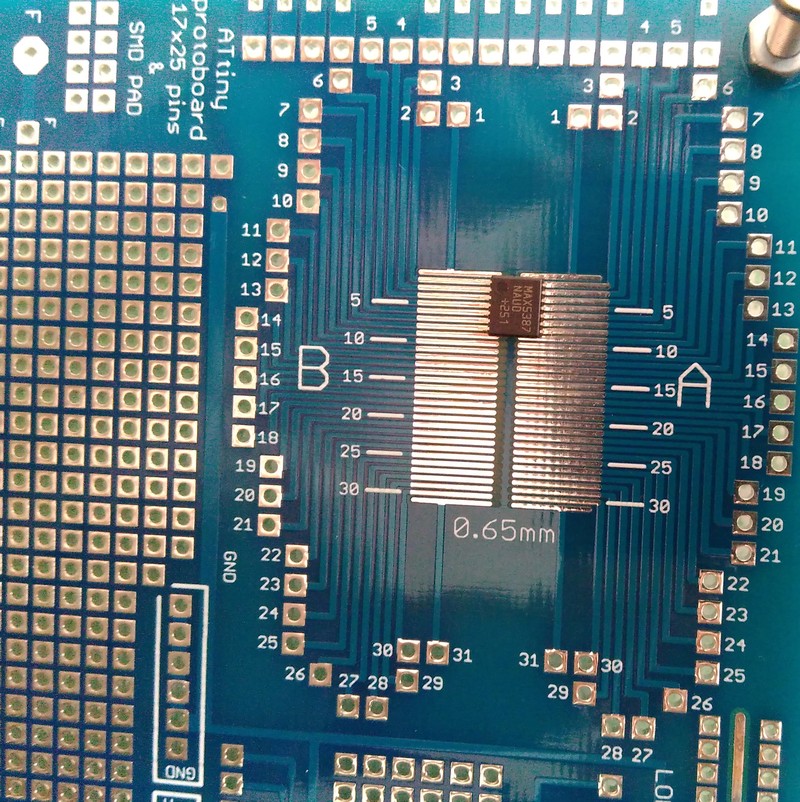

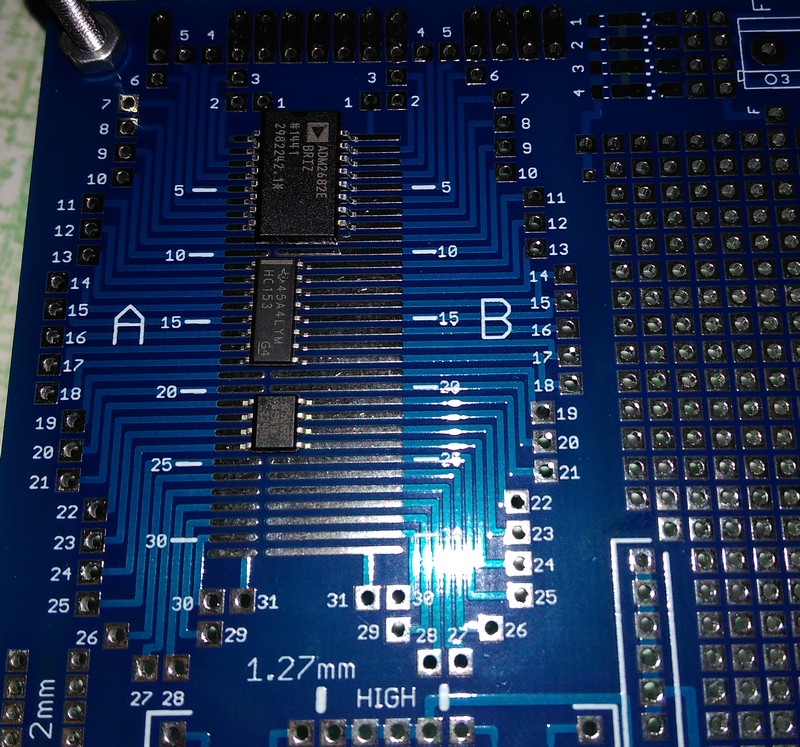

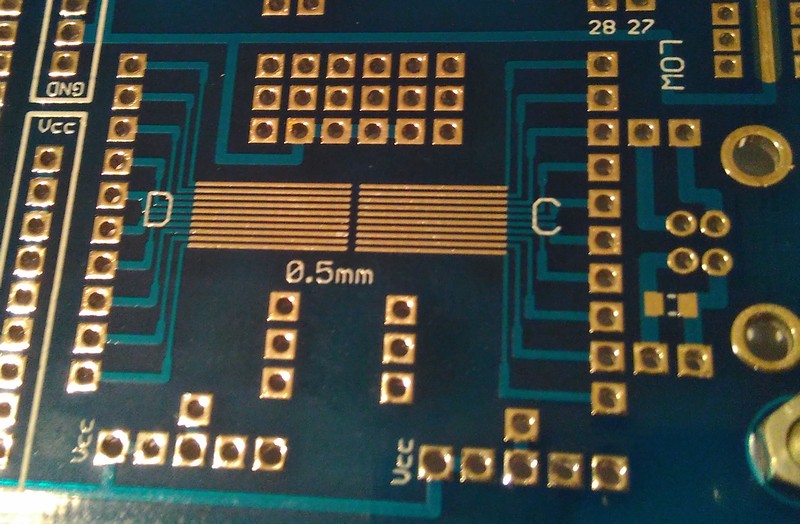

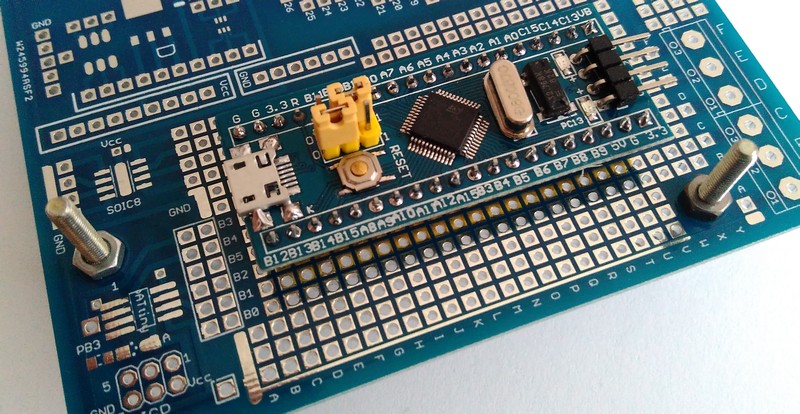

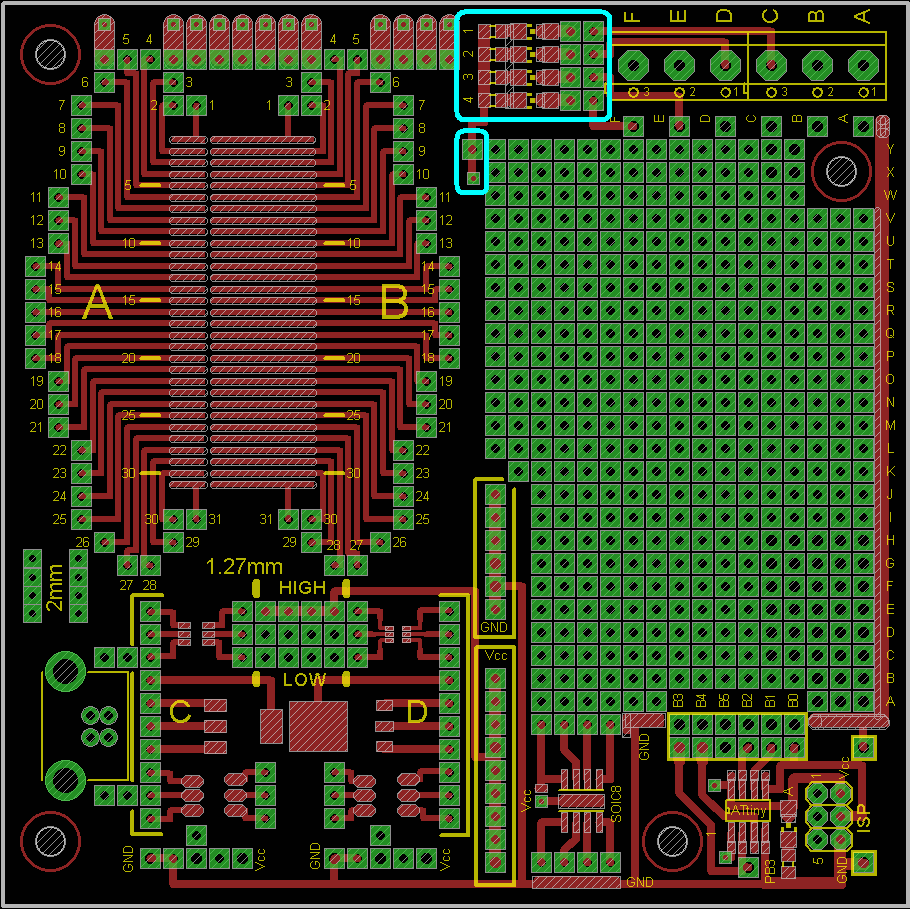

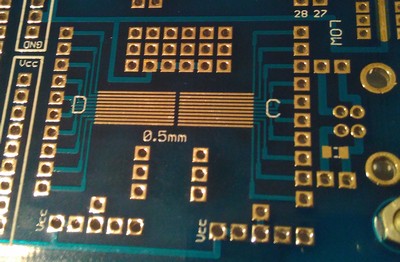

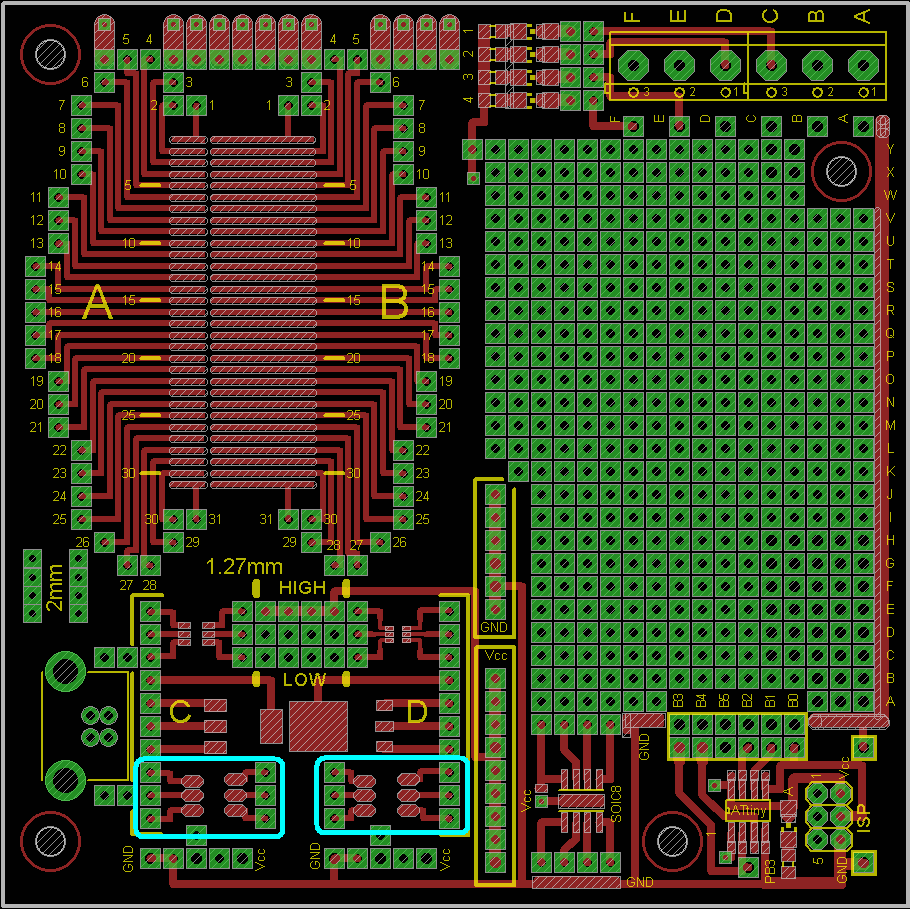

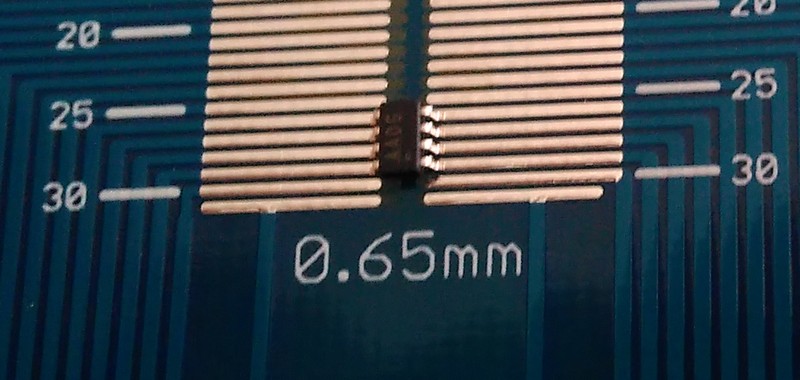

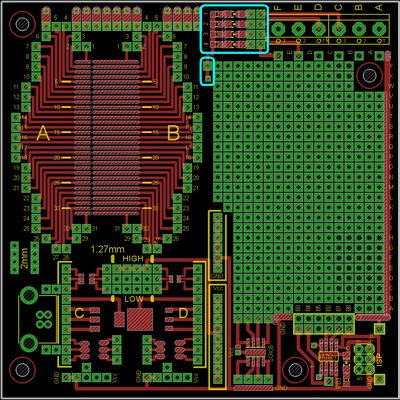

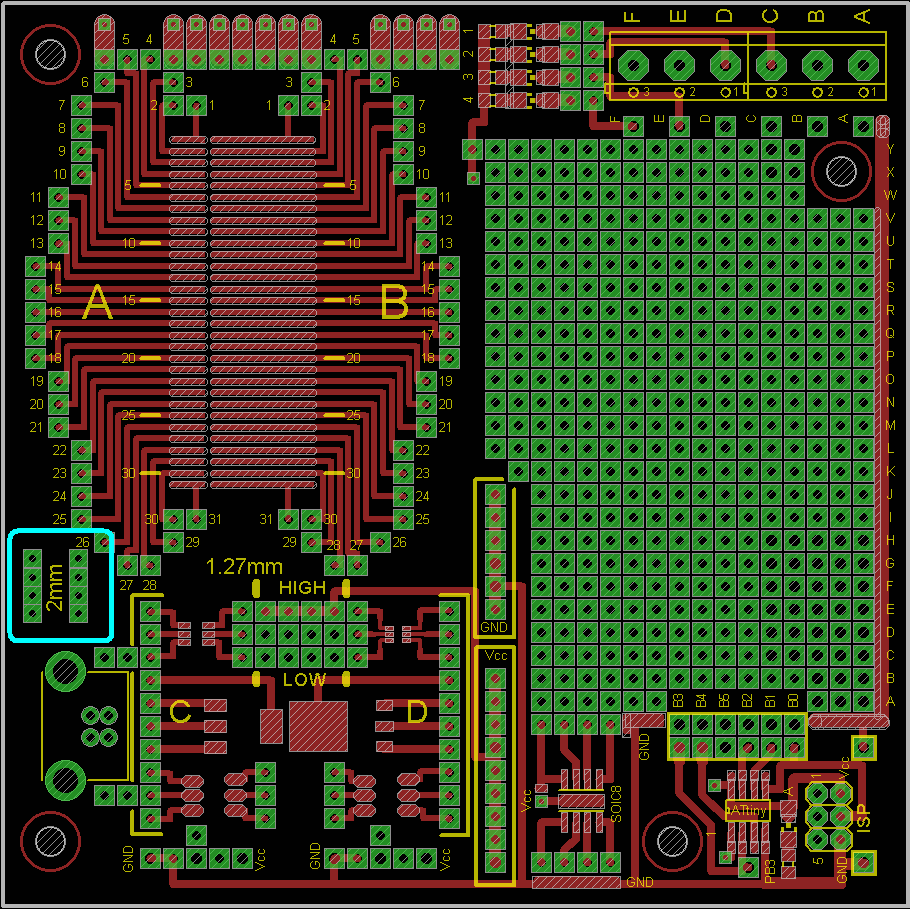

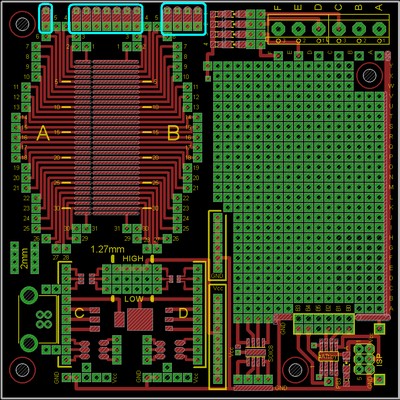

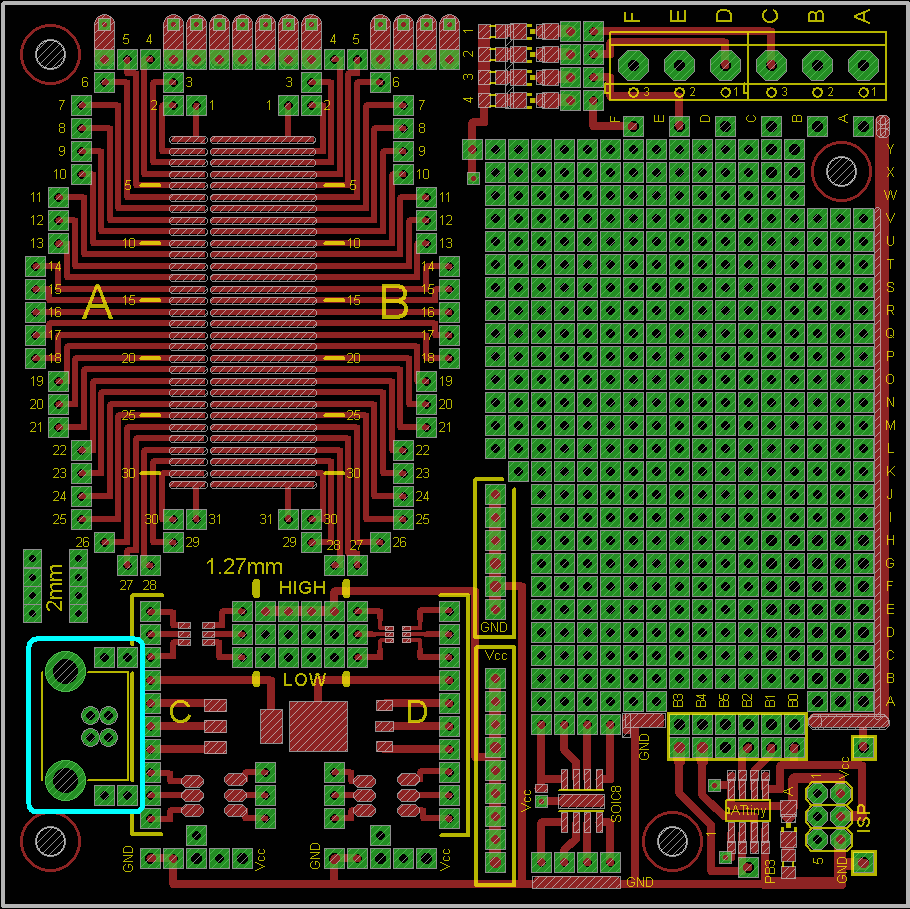

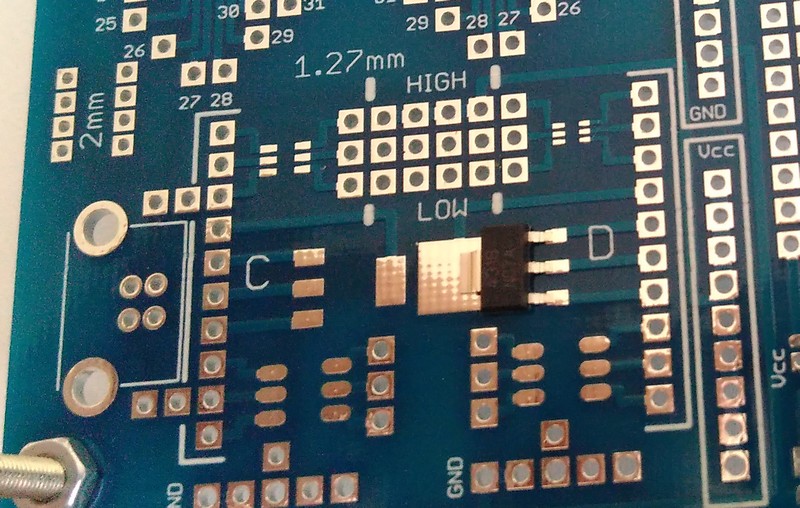

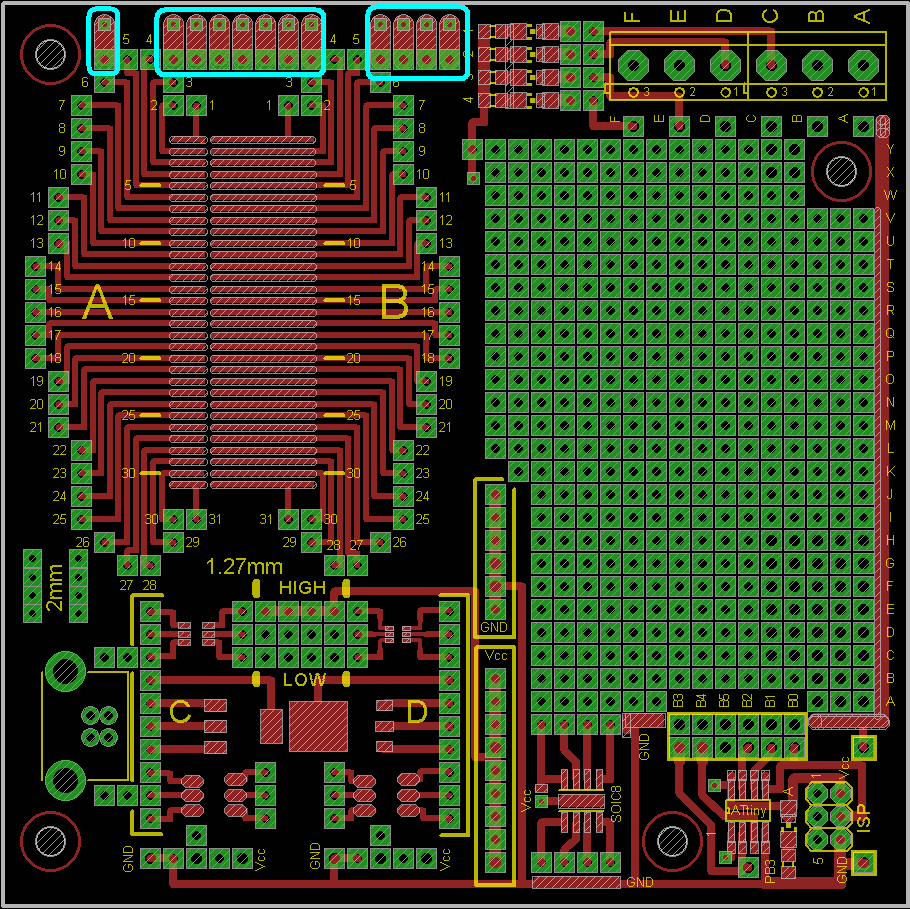

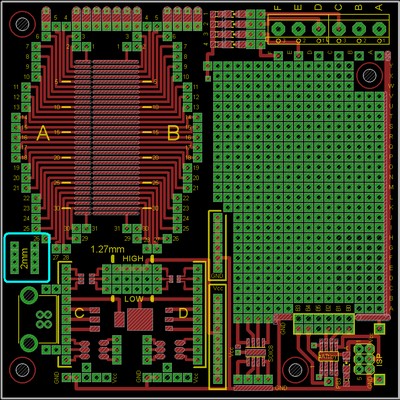

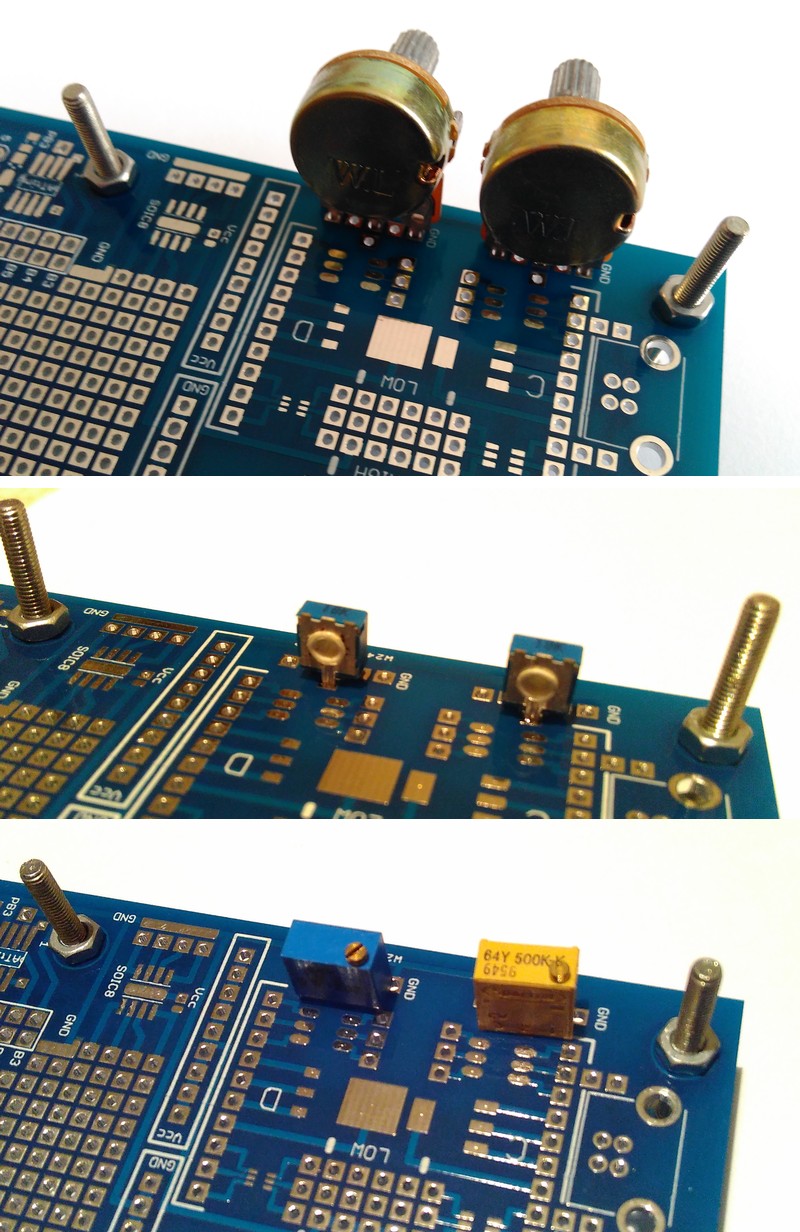

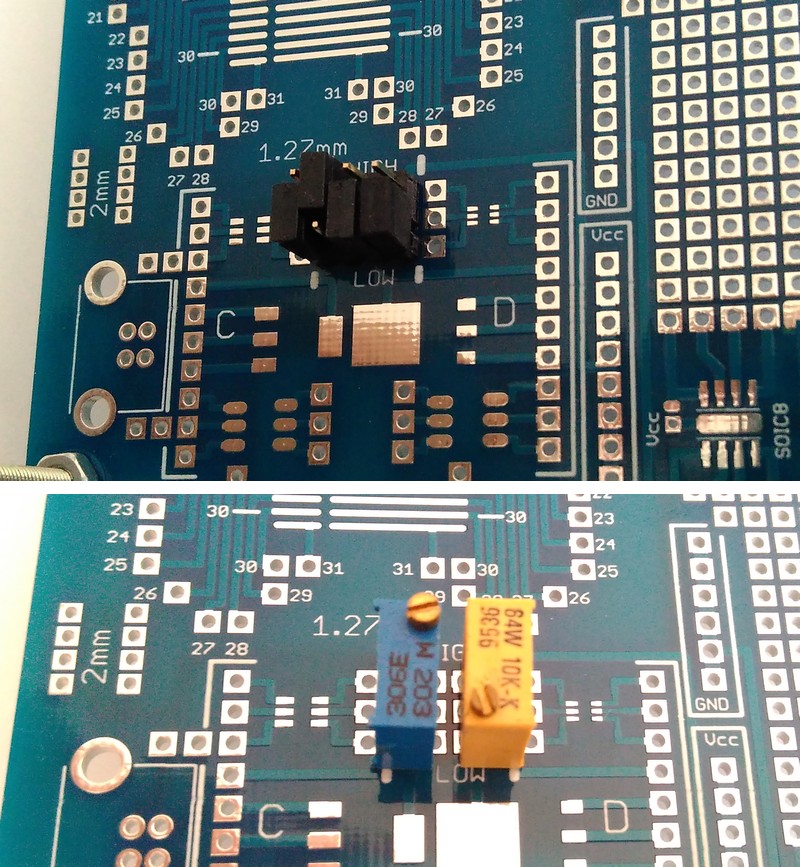

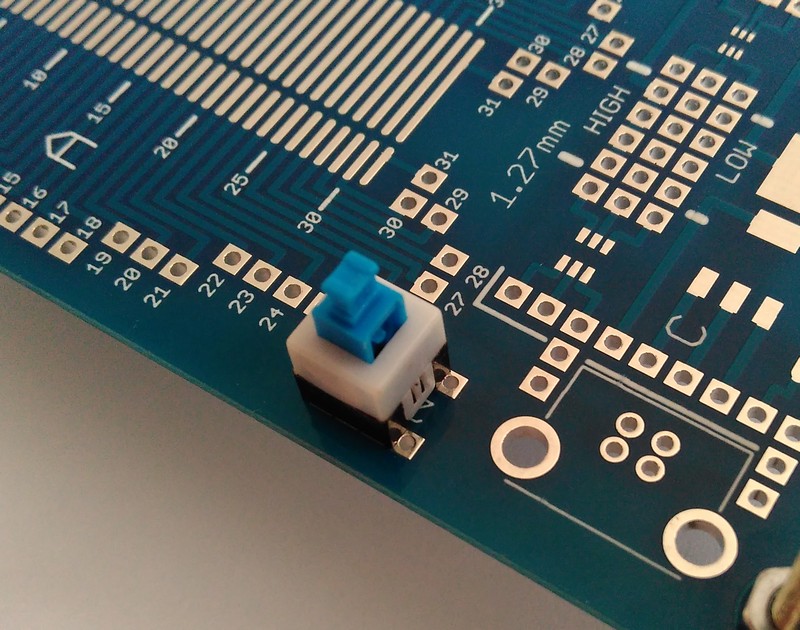

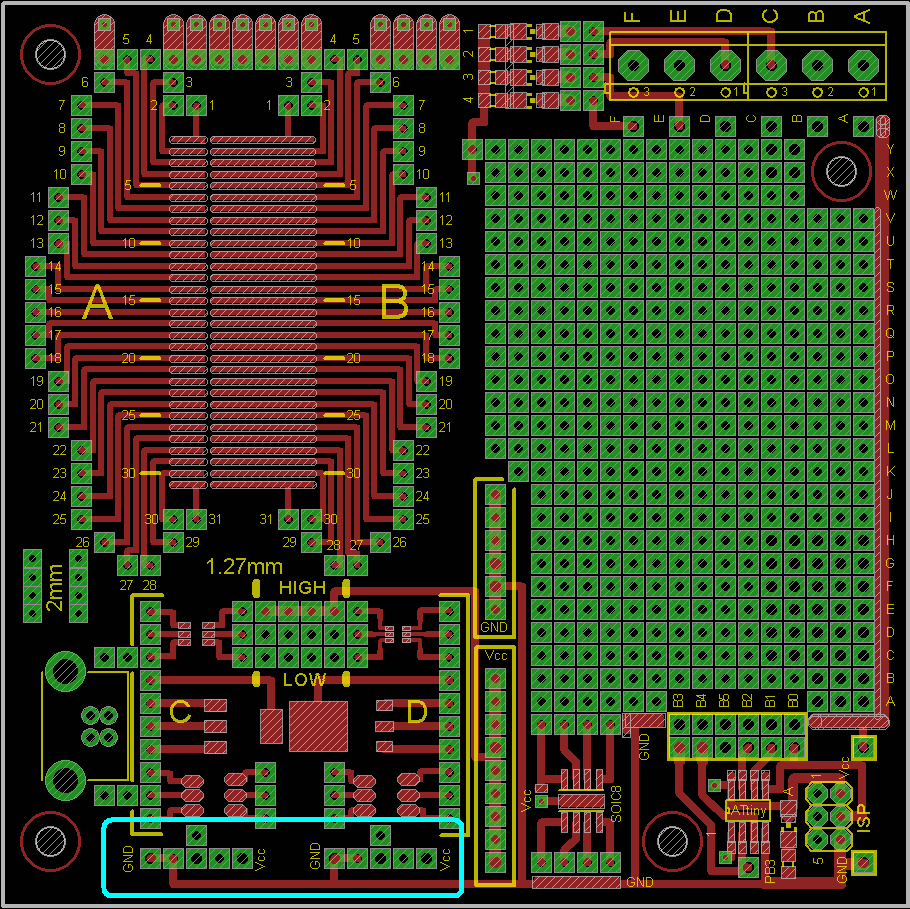

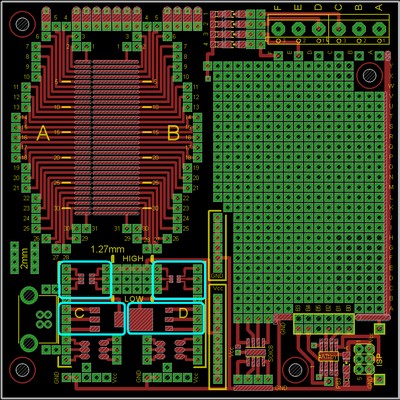

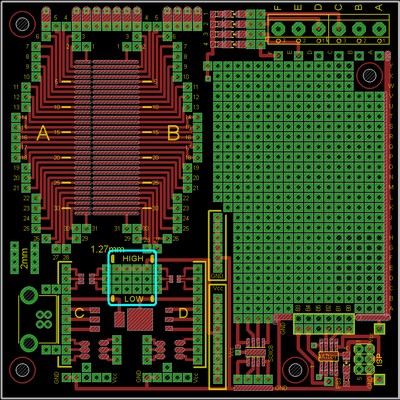

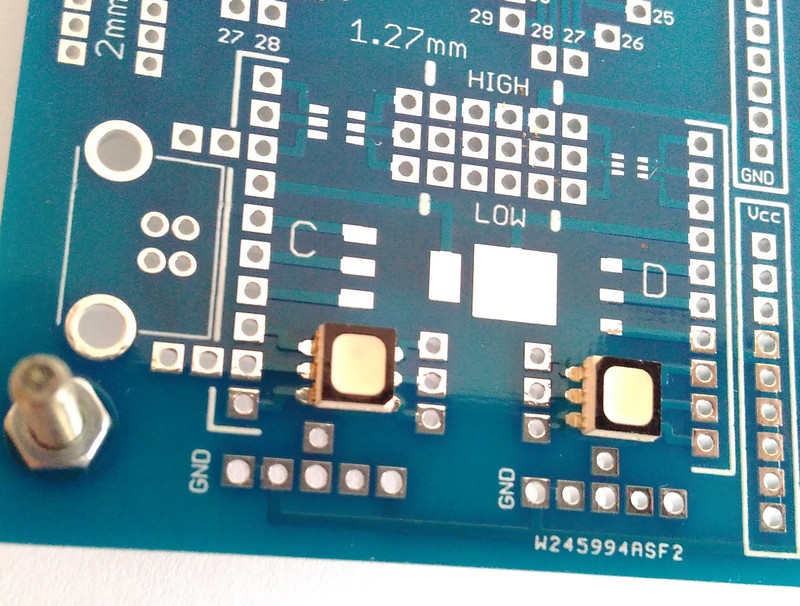

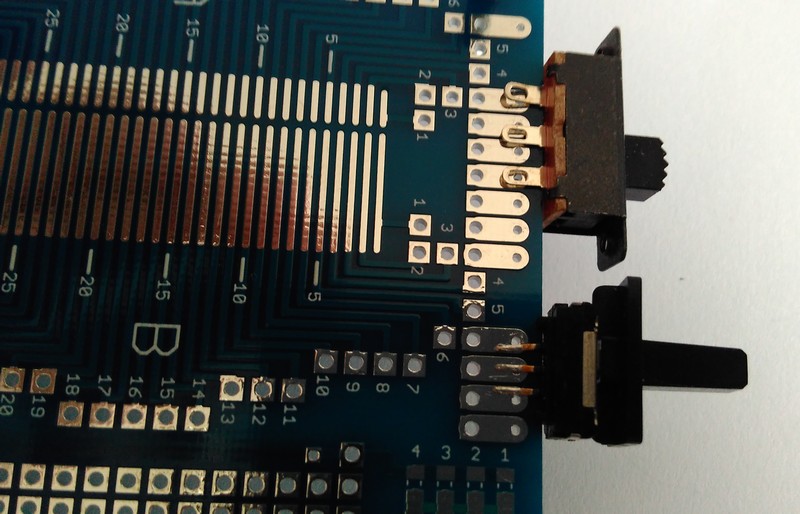

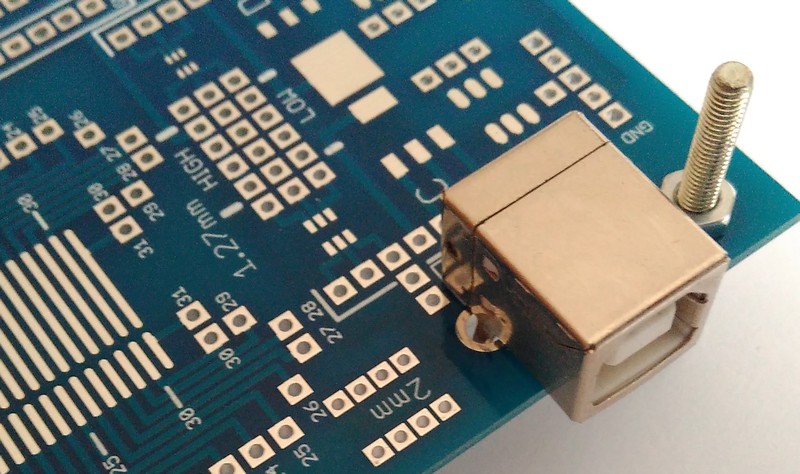

Už dříve jsem tu psal o vývojové destičce pro ATtiny: ODKAZ Protože už mi ale staré desky došly, nechal jsem si vyrobit rozšířenou verzi. Základní část s funkcemi pro ATtiny, která byla popisována v předchozím článku, v podstatě zůstává bez větších změn. Prostor pro LED, svorkovnice, ISP konektor, odpojovače portů B0 až B5, dokonce i 8-nohé TSSOP a SOIC SMD obvody zůstávají, tak jak byly původně. Hlavní změna ale spočívá v rozšíření prostoru pro SMD obvody. Tento SMD prostor je hodně univerzální. Umožňuje osadit obvody s roztečí 1.27, 0.65 a 0.5mm. Šířka obvodů (konce nožiček) může být pro rozteče 1.27 a 0.65 až 15mm. Pro obvody s roztečí 0.5mm je maximální šířka obvodů 20mm. Každá nožička SMD obvodu je vyvedena na dírku, ze které je možné další propojování. Pro obvody s roztečí vývodů 1.27 a 0.65mm je číslovaná každá strana obvodu číslem 1 až 31. Pro obvody s roztečí vývodů 0.5mm už bylo tak málo místa, že jsem je nečísloval, ale příslušné dírky jsou seřazeny v přehledných řadách, takže číslování skoro není potřeba. Kromě toho byl trochu zvětšen prostor pro obyčejné "vývodové" součástky, takže se tam teď pohodlně vejde třeba i Arduino NANO, nebo STM32F103 (BluePill). Do zbylého prostoru se podařilo vměstnat ještě různé SMD plošky například pro trojbarevné diody, SMD stabilizátory (tranzistory) a nějaké fakt mrňavé 6-nohé SMD součástky. Také je tam prostor pro potenciometry, k jejichž krajním vývodům je přivedeno napájecí napětí, takže mohou okamžitě pracovat jako dělič napětí. Prostor je připraven i pro tlačítko s roztečí vývodů 2mm. Na desku je možné osadit i USB-B zásuvku. Na jednom okraji desky jsou připravené zvětšené plošky například pro posuvné přepínače. Do další části je možné připojit trimry (stejně jako potenciometry, mají i trimry přivedené napájecí napětí na krajní vývody). Nebo se místo trimrů osadí kolíky a pomocí propojovacích čepiček je možné volit logický stav na středním vývodu 4 díry v rozích desky umožnují našroubování šroubů M3, nebo sloupků, které slouží jako nožičky. Deska pak neleží přímo na součástkách a propojovacích drátech a je stabilnější. Podklady pro výrobu v programu EAGLE: Rozmístění

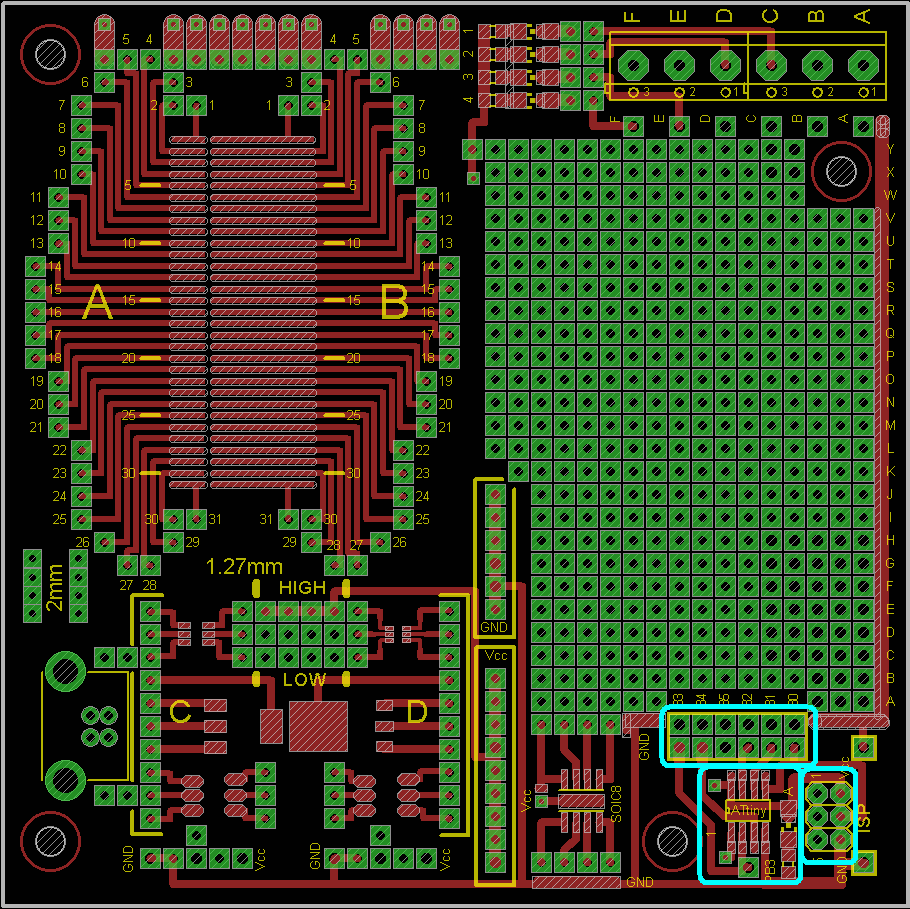

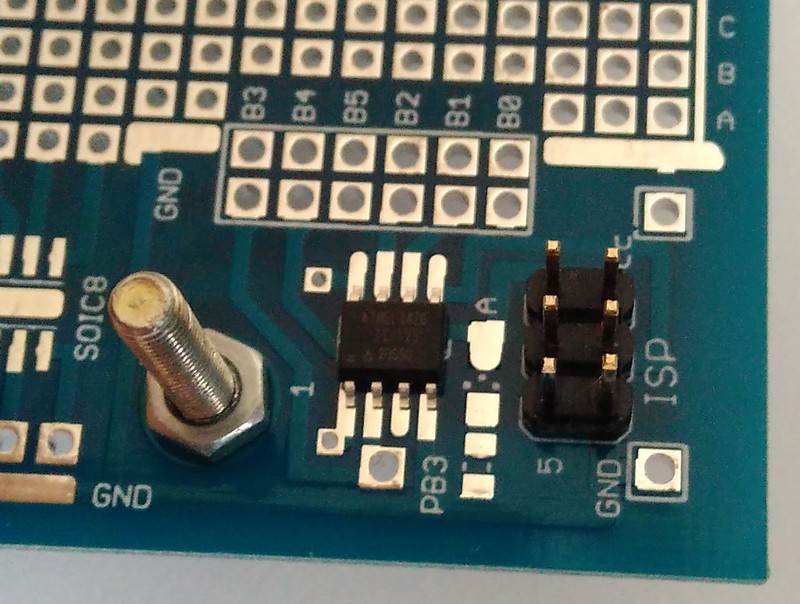

Ponecháno z původní verze protoboardu Detailní popis těchto funkcí je zde: ATtiny13-protoboard
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
